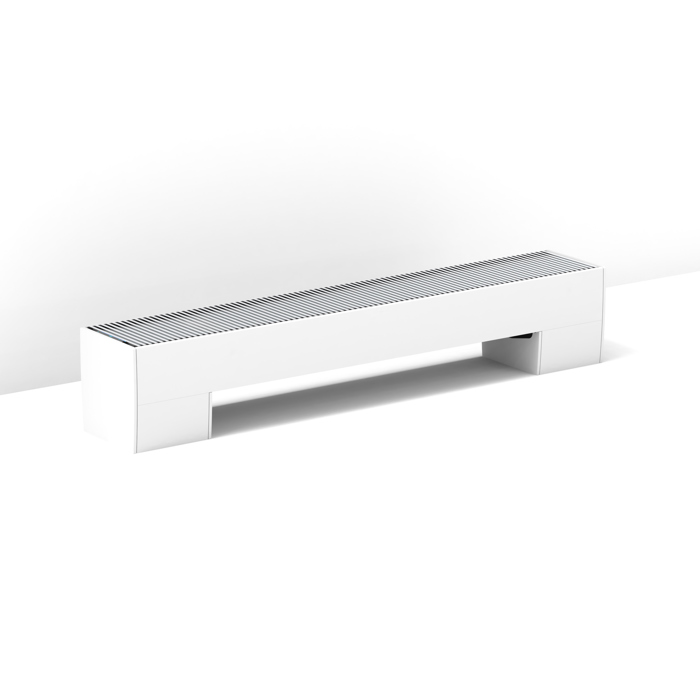

- Voeding DIN-rail montage
- controller JDPC met 3-standen regeling voor verwarmen (DPC.FCC4) of voor verwarmen en koelen (DPC.FCC5)
- set 91
Technische informatie
| CODE |
H |
L |
D |
VERMOGEN WATT |
UITGANGSSTROOM A |
| 7990.054 |
9.0 |
3.5 |
5.9 |
36 |
1.5 |
| 7990.055 |
9.0 |
5.3 |
5.9 |
60 |
2.5 |
| 7990.056 |
9.0 |
7.0 |
5.9 |
92 |
3.9 |
| 7990.057 |
9.0 |
10.3 |
5.9 |
150 |
6.25 |
Technische informatie
- Waterdichte voeding 24 VDC/30 Watt met waterdichte aansluitwartel
- Conform UL1310 - EN 60950-1 / Klasse II
- Uitgangsspanning 24 VDC
- Ingangsspanning 100 - 240 VAC
- Afmetingen L 14.5 x B 4.5 x H 3.0 cm
| CODE |
VERMOGEN WATT |
UITGANGSSTROOM A |
| 37603.010002 |
30 |
1.25 |
JDPC is configureerbaar en creëert onder andere deze mogelijkheden:
- Temperatuursensor op warmtewisselaar om de ventilator aan/uit te schakelen.
- Luchttemperatuursensor om toestellen automatisch te schakelen tussen verwarmen en koelen.
- Bedieningspaneel om ventilator op 3 instelbare snelheden te laten draaien.
- Indicatie van werking modus d.m.v. LED's
- Voor 2-pijps model met bekleding
- Sturing met tiptoetsbediening en sensoren voor water- en ruimtetemperatuur, vooringesteld en binnenin het toestel gemonteerd door Jaga
- Voedingsspanning 24 VDC
- Verwarmen / koelen / standby, met automatische omschakeling
- Bediening:
- Standby
- Verwarmen: 3 snelheden
(Start bij water t° >28°C, kan eenvoudig gewijzigd worden)
- Koelen: 3 snelheden
(Start bij water t° < 18°C, kan eenvoudig gewijzigd worden)
- 0-10 V ingang voor gebouwbeheerssysteem/thermostaten
| CODE |
|
| DPC.FCC4 |
Verwarmen |
| DPC.FCC6 |
Verwarmen en koelen |
M24 buitendraad
Tweepijp
aansluiting naar de vloer
Voorinstelling in 6 stappen
Kv-waarde: 0.10 tot 0.60 m³/u
Aanvoer en retour volledig afsluitbaar
Getest conform EN 215
Schroefdraad M30 x 1.5 (Heimeier compatibel)
Kunststof spindelbescherming voor regeling tijdens de bouwperiode

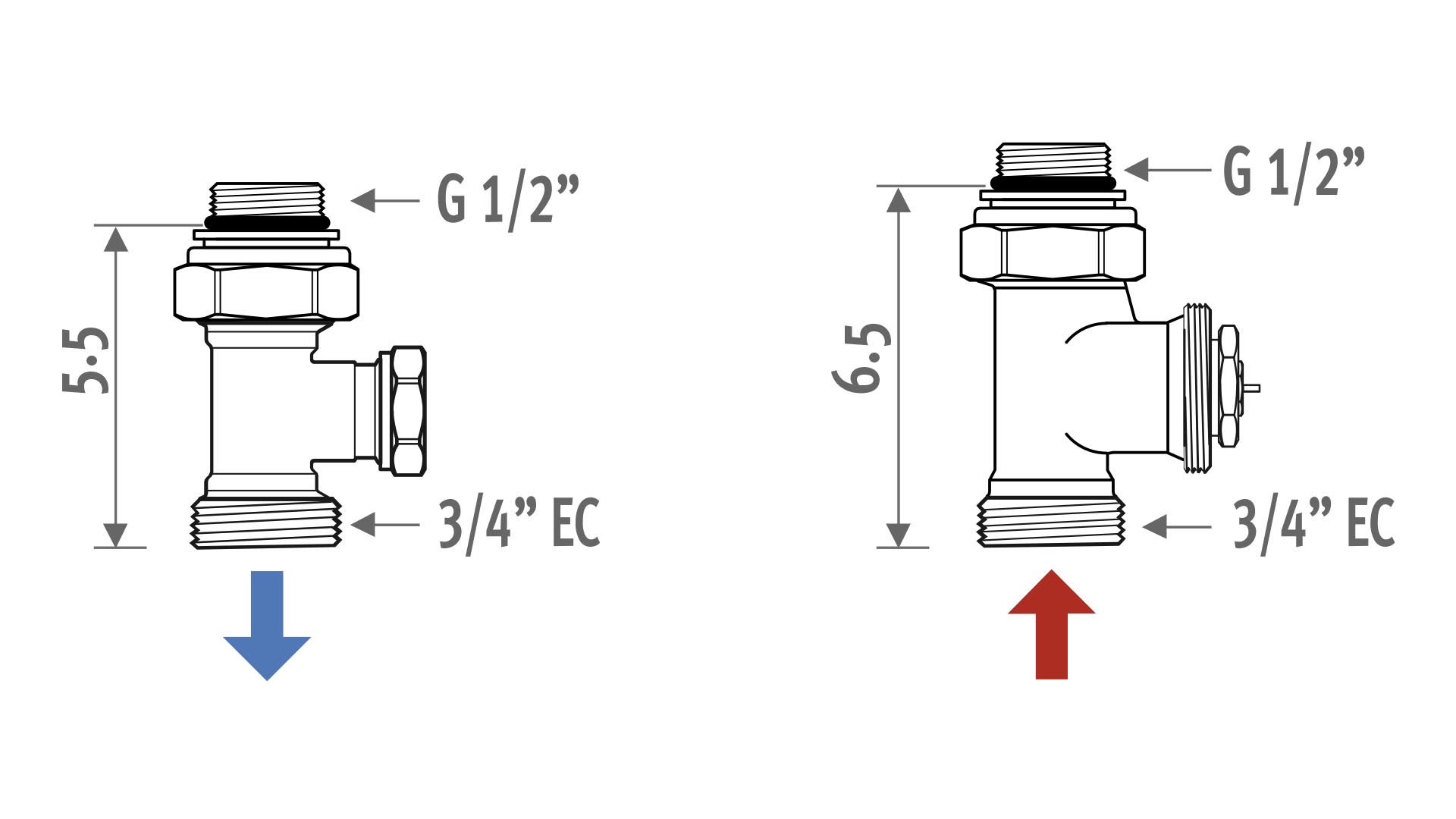

Afmetingen
Bestelcode
Ventiel, bediening en klemkoppelingen zijn inbegrepen in de prijs.
| BESTELCODE |
|
| CODY.AA4.24.3... |
24 VDC |
| CODY.AA4.10.3... |
24 VDC (0-10 V) |
Code klemkoppeling invullen.
Klemkoppelingen
Bestelcode aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø.
| DUNWANDIG METAAL |
| Code |
Buis Ø |
| 110 |
10/1 |
| 112 |
12/1 |
| 114 |
14/1 |
| 115 |
15/1 |
| 116 |
16/1 |
| 118 |
18/1 |
| KUNSTSTOF |
| Code |
Buis Ø |
| 212 |
12/2 |
| 214 |
14/2 |
| 219 |
16/1.5 |
| 216 |
16/2 |
| 217 |
17/2 |
| 218 |
18/2 |
| VPE/ALU |
| Code |
Buis Ø |
| 314 |
14/2 |
| 316 |
16/2 |
| 326 |
16/2.2 |
| 318 |
18/2 |
| STALEN C.V. BUIS |
| Code |
Buis Ø |
| 501 |
M24 x 1/2" |
| 503 |
M24 x 3/8" |
MAX. AANHAALMOMENT
- Dunwandig metaal:
- Zacht koper: 45-55 Nm
- Halfhard koper: 60-80 Nm
- Zacht staal: 60-70 Nm
- Kunststof: 30-40 Nm
- VPE/ALU: 20-30 Nm
24
10
M24 buitendraad
Tweepijp
aansluiting naar de vloer
Aanvoer en retour volledig afsluitbaar
Afmetingen
Bestelcode
Ventiel, bediening en klemkoppelingen zijn inbegrepen in de prijs.
| BESTELCODE |
| CODY.LOS.00.3... |
Code klemkoppeling invullen.
Klemkoppelingen M24
Bestelcode aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø.
| DUNWANDIG METAAL |
| Code |
Buis Ø |
| 110 |
10/1 |
| 112 |
12/1 |
| 114 |
14/1 |
| 115 |
15/1 |
| 116 |
16/1 |
| 118 |
18/1 |
| KUNSTSTOF |
| Code |
Buis Ø |
| 212 |
12/2 |
| 214 |
14/2 |
| 219 |
16/1.5 |
| 216 |
16/2 |
| 217 |
17/2 |
| 218 |
18/2 |
| VPE/ALU |
| Code |
Buis Ø |
| 314 |
14/2 |
| 316 |
16/2 |
| 326 |
16/2.2 |
| 318 |
18/2 |
| STALEN C.V. BUIS |
| Code |
Buis Ø |
| 501 |
M24 x 1/2" |
| 503 |
M24 x 3/8" |
MAX. AANHAALMOMENT
- Dunwandig metaal:
- Zacht koper: 45-55 Nm
- Halfhard koper: 60-80 Nm
- Zacht staal: 60-70 Nm
- Kunststof: 30-40 Nm
- VPE/ALU: 20-30 Nm
Technische informatie
- Thermostaten voor
2-pijp: verwarmen/koelen
4-pijp: verwarmen/koelen
- Ventilatorsnelheid: min./med./max. of auto
- Voedingsspanning 24 VDC
- Besturingsuitgang(en) 0-10 VDC
- 1 klokthermostaat per ruimte toepassen
- Programmeerbare tijdzones
- LCD display met achtergrondverlichting
- Beschermingsgraad: IP30
- 2 potientiaalvrije contacten verwarmen/koelen (bijvoorbeeld aansturing ventielen 24 VDC of 230 VAC)
- Met sleutelkaart- / venstercontact
- Kan bevestigd worden op een inbouwdoos met schroefgaten op 6 cm hartafstand
