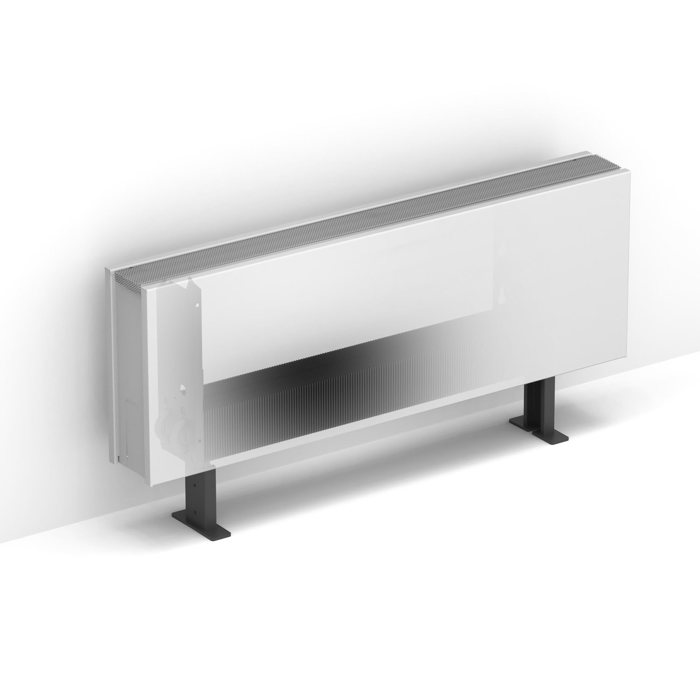

Linea Plus Vrijstaand

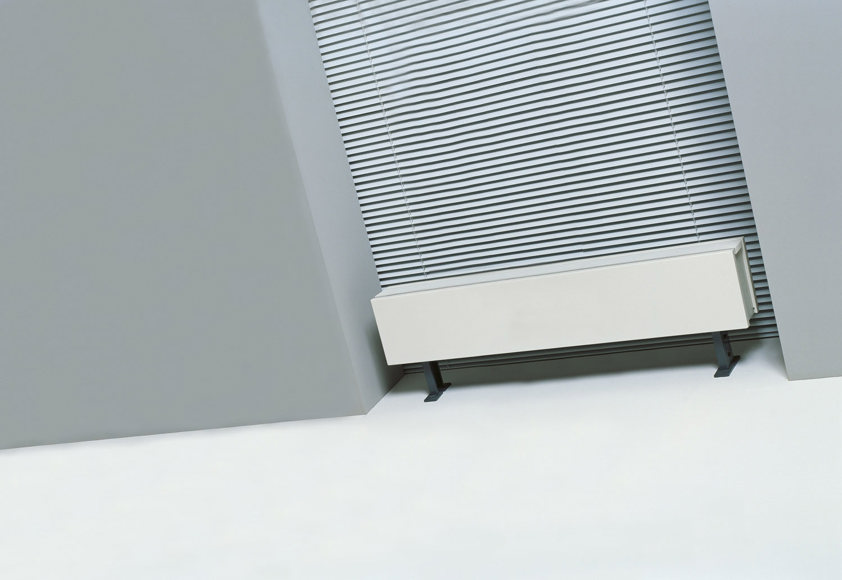

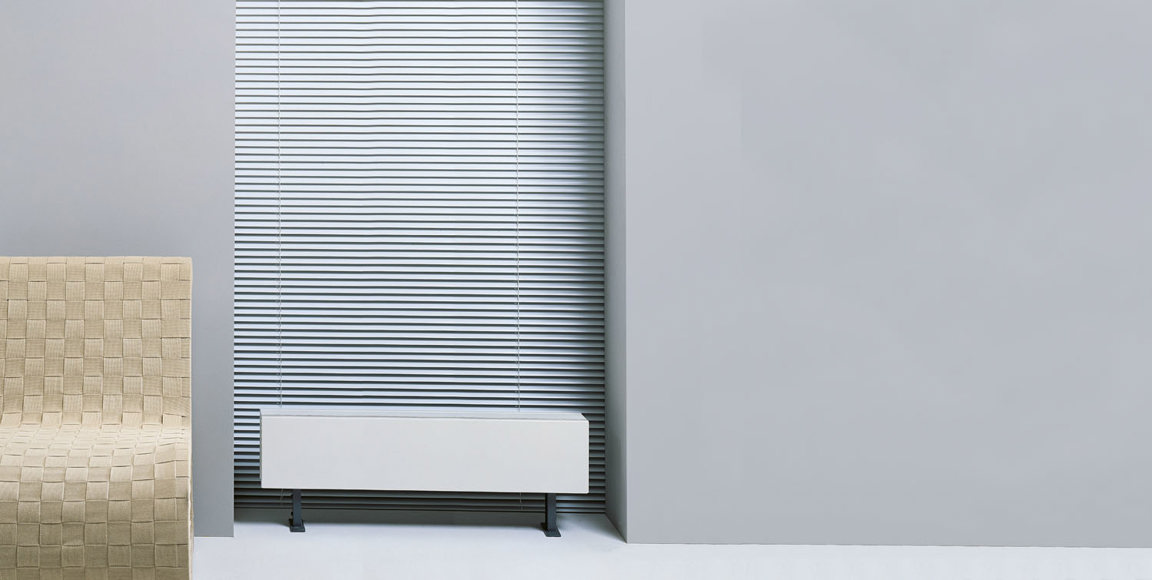

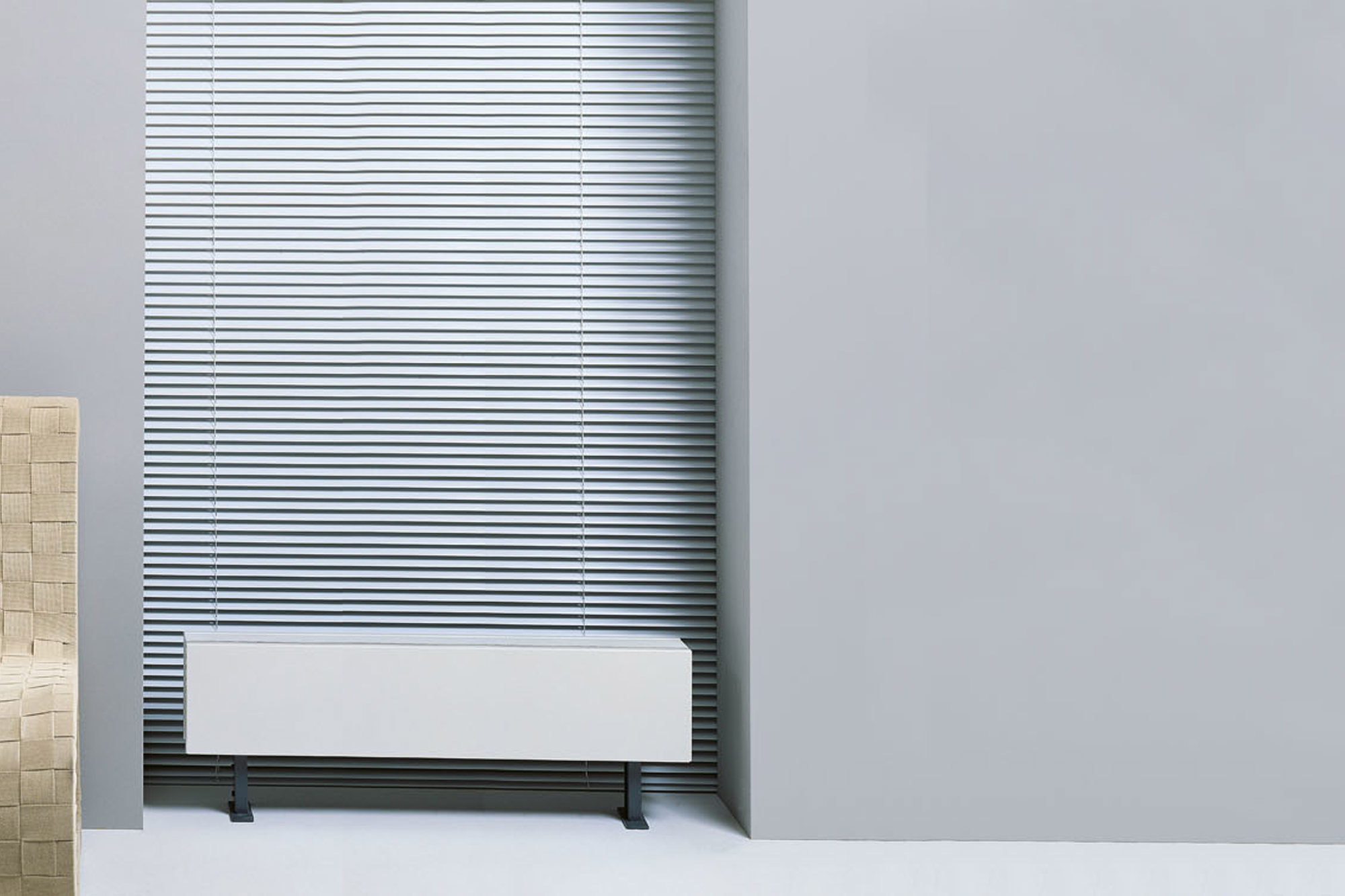

De Linea Plus vrijstaand is geschikt voor grote glaspartijen of onder lage vensterbanken. Er vindt geen straling plaats naar het achterliggende glas, waardoor je geen warmte verliest. Het toestel beschikt over de Low-H2O technologie met een ultrasnelle warmtewisselaar voor een lager energieverbruik en een maximale warmteafgifte. Wil je de kou van het glas nog sneller compenseren, dan kun je de Twin Power toevoegen. De Linea Plus heeft een slank en strak design. De poten worden geleverd in het grijs, maar zijn ook optioneel verkrijgbaar in dezelfde kleur als de radiator.

De Linea is ook beschikbaar als wandmodel.

Productgroep: Verwarming, LT-radiatoren
Plaatsing: Vrijstaand
Cap. verwarming (Watt): 271 - 6261
Hoogte (cm): 20 - 50
Lengte (cm): 50 - 280
Breedte (cm): 13.0 - 23.0

Eigenschappen

Low-H2O warmtewisselaar

voor meer warmte met minder energieverbruik

Werkt ook in combinatie met warmtepompen

en andere nieuwe energiebronnen

Maximale warmte

bij lage watertemperatuur

Laagste energieverbuik

en lagere CO2-uitstoot

Verschillende uitvoeringen

vrijstaand of wandmodel

30 jaar garantie

op de Low-H2O warmtewisselaar

Wil je meer weten over dit product?

Bezoek ons adviescentrum en ontdek samen met een van onze Climate Designers de mogelijkheden voor jouw (t)huis.

Maak een afspraak

Onze partners helpen je graag verder

Neem contact op voor de aanschaf of installatie van het product.

Onze installatiepartners
Onze online partners

Info voor professionals

Selecteer het gewenste regime:

75/65/20

55/45/20

45/40/20

35/30/20

Subgroep	Hoogte	Lengte	Breedte	Type	Uitvoering	Standaard 75/65/20	Bestelcode	Brutoprijs excl. BTW
	[cm]	[cm]	[cm]			[Watt]		2024-01 [€]

Linea Plus Vrijstaand	20	50	13	10	.001	271	LINF.02005010.001/AS	241,00
Linea Plus Vrijstaand	20	50	13	10	.133	271	LINF.02005010.133/AS	241,00
Linea Plus Vrijstaand	20	50	13	10	.145	271	LINF.02005010.145/AS	241,00
Linea Plus Vrijstaand	20	50	18	15	.001	483	LINF.02005015.001/AS	293,00
Linea Plus Vrijstaand	20	50	18	15	.133	483	LINF.02005015.133/AS	293,00
Linea Plus Vrijstaand	20	50	18	15	.145	483	LINF.02005015.145/AS	293,00
Linea Plus Vrijstaand	20	60	13	10	.001	325	LINF.02006010.001/AS	254,00
Linea Plus Vrijstaand	20	60	13	10	.133	325	LINF.02006010.133/AS	254,00
Linea Plus Vrijstaand	20	60	13	10	.145	325	LINF.02006010.145/AS	254,00
Linea Plus Vrijstaand	20	60	18	15	.001	580	LINF.02006015.001/AS	314,00
Linea Plus Vrijstaand	20	60	18	15	.133	580	LINF.02006015.133/AS	314,00
Linea Plus Vrijstaand	20	60	18	15	.145	580	LINF.02006015.145/AS	314,00
Linea Plus Vrijstaand	20	70	13	10	.001	379	LINF.02007010.001/AS	278,00
Linea Plus Vrijstaand	20	70	13	10	.133	379	LINF.02007010.133/AS	278,00
Linea Plus Vrijstaand	20	70	13	10	.145	379	LINF.02007010.145/AS	278,00
Linea Plus Vrijstaand	20	70	18	15	.001	676	LINF.02007015.001/AS	349,00
Linea Plus Vrijstaand	20	70	18	15	.133	676	LINF.02007015.133/AS	349,00
Linea Plus Vrijstaand	20	70	18	15	.145	676	LINF.02007015.145/AS	349,00
Linea Plus Vrijstaand	20	80	13	10	.001	433	LINF.02008010.001/AS	301,00
Linea Plus Vrijstaand	20	80	13	10	.133	433	LINF.02008010.133/AS	301,00
Linea Plus Vrijstaand	20	80	13	10	.145	433	LINF.02008010.145/AS	301,00
Linea Plus Vrijstaand	20	80	18	15	.001	773	LINF.02008015.001/AS	376,00
Linea Plus Vrijstaand	20	80	18	15	.133	773	LINF.02008015.133/AS	376,00
Linea Plus Vrijstaand	20	80	18	15	.145	773	LINF.02008015.145/AS	376,00
Linea Plus Vrijstaand	20	90	13	10	.001	487	LINF.02009010.001/AS	316,00

Resultaat van 1 tot 25 records. In totaal 288 records

Jaga Konvektco Nederland B.V. heeft de inhoud van haar website met de grootst mogelijke zorg samengesteld en streeft ernaar deze zo actueel mogelijk te houden. Jaga is echter niet aansprakelijk voor eventuele foutieve, verouderde of onvolledige informatie. De informatie die via de website wordt verstrekt, kan op elk moment zonder voorafgaande mededeling of verplichting worden gewijzigd. Het gebruik van de website van Jaga Konvektco Nederland B.V. geschiedt voor eigen rekening en risico.

Aansluitset 103 wand

Technische informatie

3/4” Euroconus buitendraad
Eenpijp en tweepijp
Aansluiting naar de wand
Voorinstelling in 6 stappen
Kv-waarde tweepijp: 0.10 tot 0.60 m³/u.
Kv-waarde eenpijp: 25% tot 0%
Twee geïntegreerde afsluiters en afsluitbare by-pass.
Getest conform EN 215
Schroefdraad M30 x 1.5 (Heimeier compatibel)
Kunststof spindelbescherming voor regeling tijdens de bouwperiode

Afmetingen

Bestelcode

Ventiel, bediening en klemkoppelingen zijn inbegrepen in de prijs.

BESTELCODE	THERMOSTAATKOP
COLO.HBSW.JW.4 ...	JW
COLO.HBSW.JH.4 ...	JH
COLO.HBSW.AC.4 ...	AC
COLO.HBSW.AW.4 ...	AW
COLO.HBSW.HC.4 ...	HC (voor verwarming en koeling)
COLO.HBSW.AB.4 ...	AB

Code klemkoppeling invullen.

Klemkoppelingen 3/4 Euroconus

Bestelcode van de aansluitset aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø

DUNWANDIG METAAL
Code	Buis Ø
112	12/1
114	14/1
115	15/1
116	16/1
118	18/1

KUNSTSTOF OF VPE/ALU
Code	Buis Ø	Code	Buis Ø
612	12/2	615	15/2.5
614	14/2	619	16/1.5
616	16/2	620	20/2
617	17/2
618	18/2

Thermostaatkoppen

HEIMEIER HC (voor verwarming en koeling)

Handleiding

Download hier de handleiding

Overige sets & prijzen

Download hier de prijslijst

Aansluitset 104 vloer

Technische informatie

3/4” Euroconus buitendraad
Eenpijp en tweepijp
Aansluiting naar de vloer
Voorinstelling in 6 stappen
Kv-waarde eenpijp: 25% tot 0%
Twee geïntegreerde afsluiters en afsluitbare by-pass
Getest conform EN 215
Schroefdraad M30 x 1.5 (Heimeier compatibel)
Kunststof spindelbescherming voor regeling tijdens de bouwperiode

Afmetingen

Bestelcode

Ventiel, bediening en klemkoppelingen zijn inbegrepen in de prijs.

BESTELCODE	THERMOSTAATKOP
COLO.HBSF.JW.4 ...	JW
COLO.HBSF.JH.4 ...	JH
COLO.HBSF.AC.4 ...	AC
COLO.HBSF.AW.4 ...	AW
COLO.HBSF.AB.4 ...	AB

Code klemkoppeling invullen.

Klemkoppelingen 3/4 Euroconus

Bestelcode van de aansluitset aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø

DUNWANDIG METAAL
Code	Buis Ø
112	12/1
114	14/1
115	15/1
116	16/1
118	18/1

KUNSTSTOF OF VPE/ALU
Code	Buis Ø	Code	Buis Ø
612	12/2	615	15/2.5
614	14/2	619	16/1.5
616	16/2	620	20/2
617	17/2
618	18/2

Max. aanhaalmoment
Dunwandig metaal: zacht koper 45-55 Nm, halfhard koper 60-80 Nm, zacht staal 60-70 Nm
Kunststof: 30-40 Nm
VPE/Alu: 20-30 Nm

Thermostaatkoppen

HEIMEIER HC (voor verwarming en koeling)

Handleiding

Download hier de handleiding

Overige sets & prijzen

Download hier de prijslijst

Alle aansluitsets & ventielen Low-H2O

Download

D ownload hier de prijslijst aansluitsets & ventielen

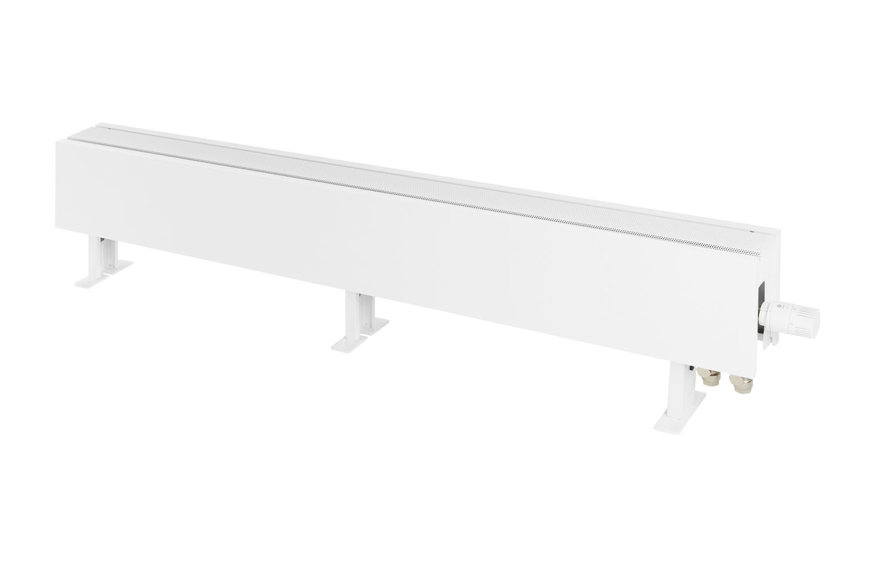

Voeten in de kleur van het toestel

De voeten zijn ook in dezelfde kleur als het toestel verkrijgbaar. Hiervoor de kleurcode herhalen na de toestelcode
vb.: TEMF. HHH LLL TT.101/XXX

aantal voeten
Lengte bekleding	Aantal voeten
050 > 110	2 voeten
120 > 220	3 voeten
240 > 280	4 voeten

Meerprijs is terug te vinden in de prijslijst onder downloads.

Samen met ThorbiQ heeft Jaga NV een BIM-platform ontwikkeld met als doel jullie maximaal te ondersteunen in het bouwproces. Het Jaga BIM-platform stellen we ook graag beschikbaar voor onze Nederlandse relaties en bevat alle benodigde CAD en BIM files van onze top producten.

Jaga BIM-platform

Download hier de omschrijving:

Linea Plus Vrijstaand Beschrijving

STABU BESTEK Voor dit bestek is versie 2014-2 van de STABU catalogus vereist.

Linea Plus Vrijstaand Omkasting Montagehandleiding (pdf)

Linea Plus Montagehandleiding (pdf)

Linea Plus Beschrijving (pdf)

Download hier het Excel Selectiemodel voor het complete Jaga assortiment - prijsniveau 2024-01.
