Technische specificaties

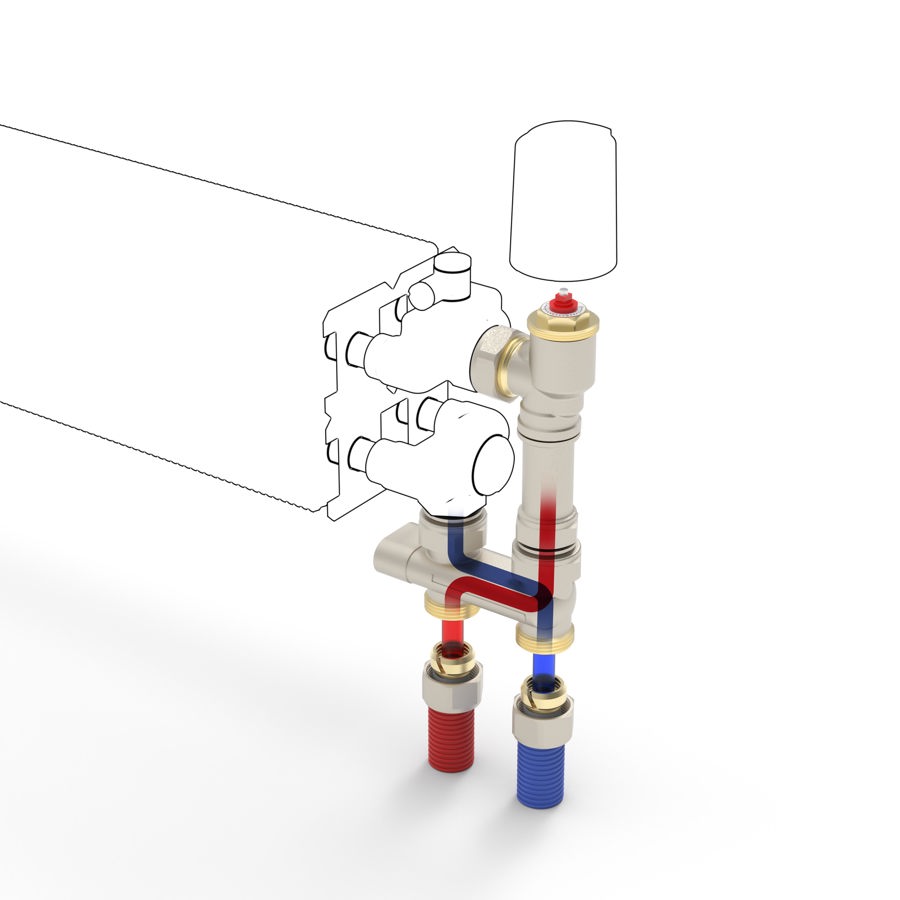

- Naar de vloer
- Aanvoer binnenzijde
- Drukonafhankelijke debietsregeling (0.01 - 0.34)
Bestelcodes
Ventiel, bediening en klemkoppelingen zijn inbegrepen in de prijs.
Enkel verwarmen | ||
COLO VGCF RD 4... | Wit | RD |
COLO VGCF RW 4... | Wit | RW |
code klemkoppeling invullen.
Verwarmen en koelen | ||
COLO VGCF 24 4.. | Wit | 24 (24 VDC) |
COLO VGCF 23 4.. | Wit | 23 (230 VAC) |
code klemkoppeling invullen.
Klemkoppelingen
Bestelcode aansluitset aanvullen met code klemkoppelingen volgens gebruikte buis en Ø. Inbegrepen in de prijs van de aansluitsets.
code aansluitset | code klemkoppeling |
COLO VBCF RD 4 | 112 |
Max. Aanhaalmoment Kunststof: 30-40 Nm VPE/Alu: 20-30 Nm
3/4" Klemkoppeling Eurocone - dunwandig metaal
Bestelcode van de aansluitset aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø
dunwandig metaal | |
code | Buis Ø |
112 | 12/1 |
114 | 14/1 |
115 | 15/1 |
116 | 16/1 |
118 | 18/1 |
Kunststof of VPE/ALU
code | Buis Ø |
612 | 12/2 |
614 | 14/2 |
616 | 16/2 |
618 | 18/2 |
code | Buis Ø |
615 | 15/2.5 |
619 | 16/1.5 |
620 | 20/2 |
Thermostaatkoppen
JAGA ADAPTOR VOOR THERMOSTAATKOPPEN BIJ HYBRIDE INSTALLATIES
Ideaal voor het ombouwen van traditionele installatie naar hybride installatie (verwarming/koeling)
Adapter voor het ombouwen van thermostaatventielen met thermostaatkop, om te voorkomen dat koudwatertoevoer in de zomer door de thermostaatkop afgesneden wordt.
| Bestelcode |
| 5090 1114 |
Drukverliezen
Op basis van het benodigde waterdebiet (kg/u) en beschikbaar drukverschil (bar) over het ventiel (Δp) kun je de juiste voorinstelling bepalen. De juiste instelling van de insert zorgt ervoor dat elk Jaga product precies het benodigde debiet krijgt, zodat de installatie hydraulisch in balans is en correct, stil en energiezuinig werkt.
Zie onderstaand document vanaf pagina 48 voor de drukverliezen.
