Briza 22

De Briza 22 is een klimaattoestel dat actief verwarmt in de winter én koelt in de zomer. Het toestel is in te bouwen in de wand of het plafond en is daarom vooral geschikt voor hotels, kantoren en andere utiliteitsbouw. Achter de Briza schuilt warmtewisselaar, gecombineerd met een zeer stil dynamisch systeem. Briza is daardoor het slankste type op de markt met zo’n groot vermogen voor zowel verwarming als koeling. Het toestel is geschikt voor aansluiting op laagtemperatuursystemen zoals warmtepompen, zonne-energiesystemen en condensatieketels. Er is de mogelijkheid tussen een 2-pijps of 4-pijpsuitvoering. De 4-pijpsuitvoering maakt het mogelijk om in verschillende ruimtes tegelijkertijd te koelen en te verwarmen, doordat deze over twee warmtewisselaars beschikt.

Productgroep: Verwarming, Koeling, LT-radiatoren
Plaatsing: Wand, Vrijstaand, Inbouw, Plafond
Cap. verwarming (Watt): 640 - 18859
Cap. koeling (Watt): 100 - 3023
Cap. tot. koeling (Watt): 247 - 8665
Hoogte (cm): 23 - 62.5
Lengte (cm): 52 - 190
Breedte (cm): 11.7 - 62.5

Eigenschappen

Ultrahoog vermogen

Tot ruim 16 kW verwarming

Geschikt voor condenserende

en niet condenserende koeling d.m.v. ijswater

Energiezuinige EC-motor

minder elektrische energie

0 tot 10 volt sturing

werkt met de nieuwste domoticasystemen

2-pijps of 4-pijpsuitvoering

voor het verwarmen en/of koelen van afzonderlijke ruimtes

Laag geluidsniveau

minder dan 30 dB(A)

Ruimtebesparend

wand- of plafondinbouw

Wil je meer weten over dit product?

Bezoek ons adviescentrum en ontdek samen met een van onze Climate Designers de mogelijkheden voor jouw (t)huis.

Maak een afspraak

Onze partners helpen je graag verder

Neem contact op voor de aanschaf of installatie van het product.

Onze installatiepartners
Onze online partners

Info voor professionals

Selecteer het gewenste regime:

75/65/20

55/45/20

45/40/20

35/30/20

Subgroep	Hoogte	Lengte	Breedte	Type	Uitvoering	2p/4p	Minimaal 75/65/20	Standaard 75/65/20	Maximaal 75/65/20	Totale koeling max 7/12/27	Totale koeling max 16/18/27	Bestelcode	Brutoprijs excl. BTW
	[cm]	[cm]	[cm]				[Watt]	[Watt]	[Watt]	[Watt]	[Watt]		2023-01 [€]

Briza 22 Plafondinbouw	55	55	22.2	22	-	2P	2213	5122	6909	3015	1185	BABC.05505522/BT	1.460,00
Briza 22 Plafondinbouw	55	55	22.2	22	-	4P	1367	2279	2726	3015	1185	BABC.05505522/BT/4	1.757,00
Briza 22 Plafondinbouw	55	75	22.2	22	-	2P	3010	7026	9370	4393	1533	BABC.05507522/BT	1.689,00
Briza 22 Plafondinbouw	55	75	22.2	22	-	4P	1908	3174	3790	4393	1533	BABC.05507522/BT/4	2.010,00
Briza 22 Plafondinbouw	55	95	22.2	22	-	2P	4049	9281	12305	5588	2200	BABC.05509522/BT	1.854,00
Briza 22 Plafondinbouw	55	95	22.2	22	-	4P	2484	4077	4817	5588	2200	BABC.05509522/BT/4	2.227,00
Briza 22 Plafondinbouw	55	125	22.2	22	-	2P	5366	11998	16076	7041	2533	BABC.05512522/BT	2.534,00
Briza 22 Plafondinbouw	55	125	22.2	22	-	4P	3848	6373	7703	7041	2533	BABC.05512522/BT/4	2.936,00
Briza 22 Plafondinbouw	55	155	22.2	22	-	2P	4889	13215	18859	8665	3023	BABC.05515522/BT	2.964,00
Briza 22 Plafondinbouw	55	155	22.2	22	-	4P	3691	7443	9585	8665	3023	BABC.05515522/BT/4	3.422,00
Briza 22 Wandinbouw	55	55	22.2	22	-	2P	2213	5122	6909	3015	1185	BABW.05505522/BT	1.460,00
Briza 22 Wandinbouw	55	55	22.2	22	-	4P	1367	2279	2726	3015	1185	BABW.05505522/BT/4	1.757,00
Briza 22 Wandinbouw	55	75	22.2	22	-	2P	3010	7026	9370	4393	1533	BABW.05507522/BT	1.689,00
Briza 22 Wandinbouw	55	75	22.2	22	-	4P	1908	3174	3790	4393	1533	BABW.05507522/BT/4	2.010,00
Briza 22 Wandinbouw	55	95	22.2	22	-	2P	4049	9281	12305	5588	2200	BABW.05509522/BT	1.854,00
Briza 22 Wandinbouw	55	95	22.2	22	-	4P	2484	4077	4817	5588	2200	BABW.05509522/BT/4	2.227,00
Briza 22 Wandinbouw	55	125	22.2	22	-	2P	5366	11998	16076	7041	2533	BABW.05512522/BT	2.534,00
Briza 22 Wandinbouw	55	125	22.2	22	-	4P	3848	6373	7703	7041	2533	BABW.05512522/BT/4	2.936,00
Briza 22 Wandinbouw	55	155	22.2	22	-	2P	4889	13215	18859	8665	3023	BABW.05515522/BT	2.964,00
Briza 22 Wandinbouw	55	155	22.2	22	-	4P	3691	7443	9585	8665	3023	BABW.05515522/BT/4	3.422,00
Briza 22 Plafond	23	90	62.5	22	.133	2P	1918	4580	6060	2692	1044	BAMC.06309022.133	1.713,00
Briza 22 Plafond	23	90	62.5	22	.133	4P	1326	2114	2505	2692	1044	BAMC.06309022.133/4	1.905,00
Briza 22 Plafond	23	110	62.5	22	.133	2P	2615	6264	8533	3991	1392	BAMC.06311022.133	1.937,00
Briza 22 Plafond	23	110	62.5	22	.133	4P	1490	2955	3652	3991	1392	BAMC.06311022.133/4	2.143,00
Briza 22 Plafond	23	130	62.5	22	.133	2P	3430	8190	11098	5060	1992	BAMC.06313022.133	2.122,00

Resultaat van 1 tot 25 records. In totaal 50 records

Jaga Konvektco Nederland B.V. heeft de inhoud van haar website met de grootst mogelijke zorg samengesteld en streeft ernaar deze zo actueel mogelijk te houden. Jaga is echter niet aansprakelijk voor eventuele foutieve, verouderde of onvolledige informatie. De informatie die via de website wordt verstrekt, kan op elk moment zonder voorafgaande mededeling of verplichting worden gewijzigd. Het gebruik van de website van Jaga Konvektco Nederland B.V. geschiedt voor eigen rekening en risico.

Subgroep	Hoogte	Lengte	Breedte	Type	Uitvoering	2p/4p	Geluidsdruk volgens ISO 3741:2010	Opgenomen elektrisch vermogen	Luchtdebiet met zuivere filters	Voelbare koeling max 7/12/25
	[cm]	[cm]	[cm]				[dB(A)]	[Watt]	[m³/u]	[Watt]

Briza 22 Plafondinbouw	55	55	22.2	22	-	2P	42.5	17.2	355	2155
Briza 22 Plafondinbouw	55	55	22.2	22	-	4P	42.5	17.2	355	2155
Briza 22 Plafondinbouw	55	75	22.2	22	-	2P	39.0	17.7	456	3141
Briza 22 Plafondinbouw	55	75	22.2	22	-	4P	39.0	17.7	456	3141
Briza 22 Plafondinbouw	55	95	22.2	22	-	2P	37.0	20.6	565	3995
Briza 22 Plafondinbouw	55	95	22.2	22	-	4P	37.0	20.6	565	3995
Briza 22 Plafondinbouw	55	125	22.2	22	-	2P	43.0	35.7	840	5034
Briza 22 Plafondinbouw	55	125	22.2	22	-	4P	43.0	35.7	840	5034
Briza 22 Plafondinbouw	55	155	22.2	22	-	2P	41.0	37.1	990	6195
Briza 22 Plafondinbouw	55	155	22.2	22	-	4P	41.0	37.1	990	6195
Briza 22 Wandinbouw	55	55	22.2	22	-	2P	42.5	17.2	355	2155
Briza 22 Wandinbouw	55	55	22.2	22	-	4P	42.5	17.2	355	2155
Briza 22 Wandinbouw	55	75	22.2	22	-	2P	39.0	17.7	456	3141
Briza 22 Wandinbouw	55	75	22.2	22	-	4P	39.0	17.7	456	3141
Briza 22 Wandinbouw	55	95	22.2	22	-	2P	37.0	20.6	565	3995
Briza 22 Wandinbouw	55	95	22.2	22	-	4P	37.0	20.6	565	3995
Briza 22 Wandinbouw	55	125	22.2	22	-	2P	43.0	35.7	840	5034
Briza 22 Wandinbouw	55	125	22.2	22	-	4P	43.0	35.7	840	5034
Briza 22 Wandinbouw	55	155	22.2	22	-	2P	41.0	37.1	990	6195
Briza 22 Wandinbouw	55	155	22.2	22	-	4P	41.0	37.1	990	6195
Briza 22 Plafond	23	90	62.5	22	.133	2P	42.5	17.2	308	1925
Briza 22 Plafond	23	90	62.5	22	.133	4P	42.5	17.2	308	1925
Briza 22 Plafond	23	110	62.5	22	.133	2P	39.0	17.7	396	2853
Briza 22 Plafond	23	110	62.5	22	.133	4P	39.0	17.7	396	2853
Briza 22 Plafond	23	130	62.5	22	.133	2P	37.0	20.6	491	3618

Resultaat van 1 tot 25 records. In totaal 50 records

Ruimte naregeling door Jaga

Hierbij stuurt de naregeling alleen de toestellen in de ruimte aan en geen externe apparaten zoals ketels of warmtepompen. Bij een ruimte naregeling door Jaga adviseren wij de volgende componenten:

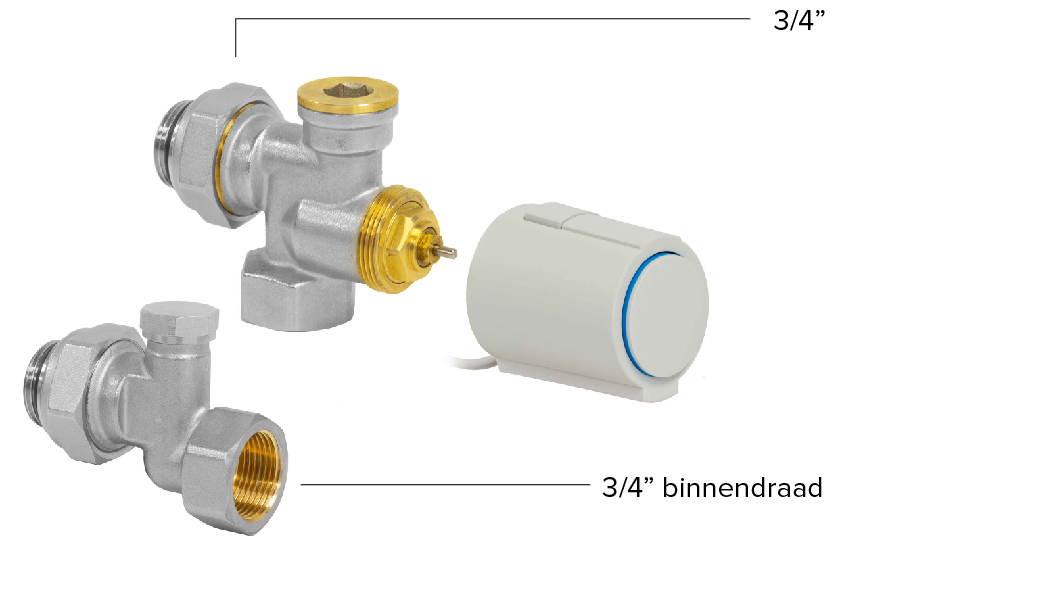

Set 301: 2-pijp Jaga 3/4 DN20

Aansluitset 2-pijp JAGA 3/4 DN20

thermo-electrische motor 24 VDC of 230VAC
ventiel 3/4" x 3/4"
retourventiel 3/4" x 3/4"

Kv max. 0,8 - 2,5

BESTELCODE
CODY.WA5.24.0	24 VDC

____________________________________________________________

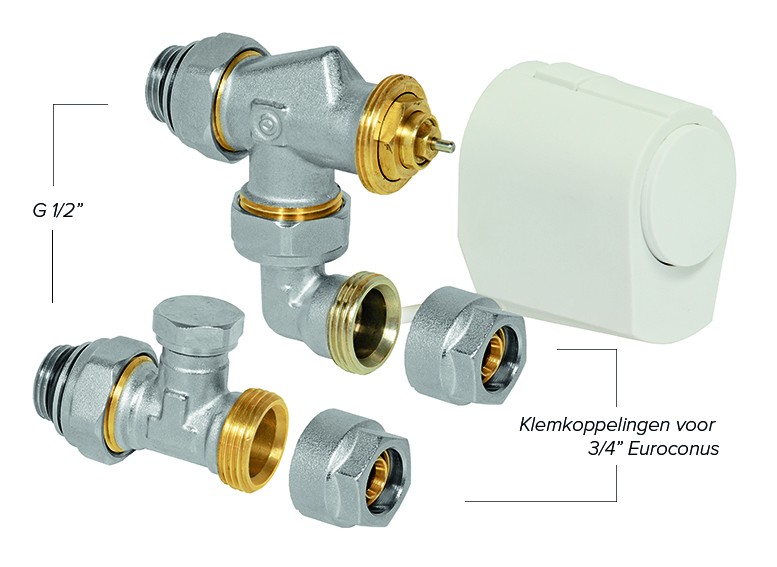

Set 98: 4-pijp Jaga 1/2

Enkel te gebruiken bij Briza22 4-pijp, te monteren op de tweede warmtewisselaar met 1/2" aansluitingen.

thermo-electrische motor 24 VDC of 230VAC
ventiel G1/2" x G1/2" 90°
retourventiel G1/2" x G1/2" 180°

Kv 1,0 - zonder voorinstelling

BESTELCODE
CODY.WA4.24.0	24 VDC

Voeding binnen het toestel

met waterdichte aansluitwartel
conform UL1310 - EN 60950-1 / klasse II
uitgangsspanning 24 VDC
Ingangsspanning 100 - 240 VAC
afmetingen L 14.5 x B 4.5 x H 3.0 cm

BESTELCODE

____________________________________________________________

Thermostaat/ruimte naregeling

BESTELCODE
8751.050009	Siemens (voorkeur)
8751.050017	JRT-100TW (voorkeur 2, witte uitvoering, inbouw)
8751.050019	JRT-100TW (voorkeur 2, zwarte uitvoering, inbouw)
8751.050012	JRT-100 inbouw
8751.050013	JRT-200 opbouw

Ruimteregeling door derden zoals zoneregeling, ruimtethermostaat of domoticasysteem

Hierbij stuurt de externe regeling een thermische motor op de verdeler of b.v. een zoneventiel aan.
Bij een ruimteregeling door derden zoals zoneregeling, ruimtethermostaat of domoticasysteem
adviseren wij de volgende componenten:

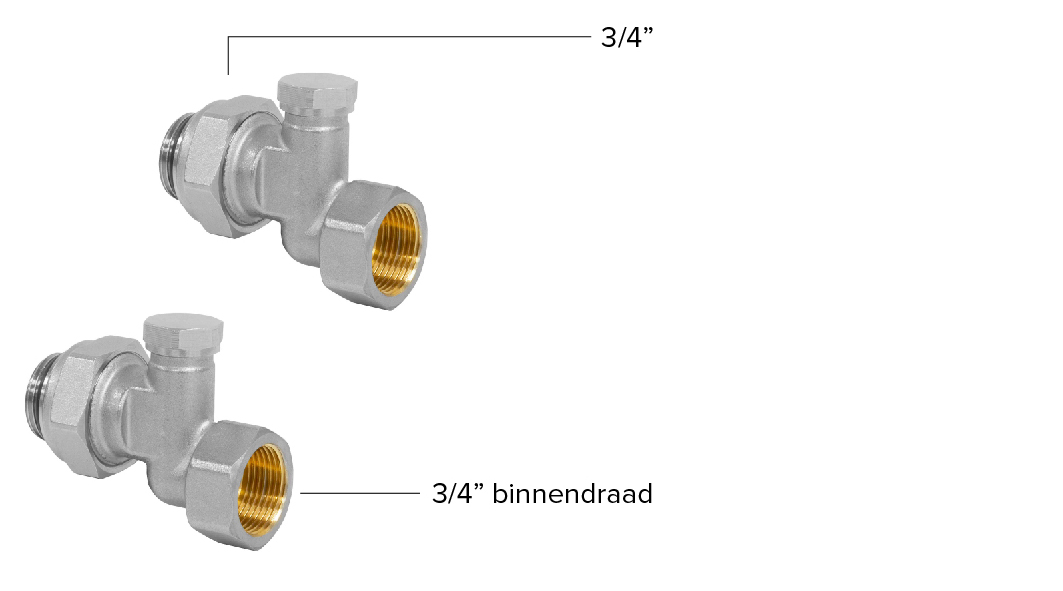

Set 302

Aansluitset met 2 retourventielen 3/4" 180°

BESTELCODE

CODY.LO5.00.0

____________________________________________________________

Bij een 4-pijp Briza22 is er een tweede aansluitset nodig:

Set 99

BESTELCODE

CODY.LOM.00.0

____________________________________________________________

Voorgemonteerde Jaga Fancoil Controller (JFCC)

Aansturing met 3-standen bedieningspaneel

voor 2-pijp of 4-pijp
sturing met tiptoetsbediening en sensor(en) voor water- en ruimtetemperatuur
automatische omschakeling verwarmen/koelen/standby
voedingsspanning 230 VAC
met sleutelkaart-/venstercontact
verwarmen: start bij watertemperatuur >28ºC, kan eenvoudig gewijzigd worden
koelen: start bij watertemperatuur <18ºC, kan eenvoudig gewijzigd worden

BESTELCODE
FCC.BRC62	verwarmen/koelen 2-pijp
FCC.BRC64	verwarmen/koelen 4-pijp

Jaga thermostaat voor wandinbouw - JRT-100TW

Technische informatie

Jaga thermostaat voor wandinbouw
Ventilatorsnelheid: 4V/6V/10V of auto
Voedingsspanning 24 VDC te combineren met voeding 2.1 of 2.2
Uitgang(en) stuursignaal 0-10 VDC
Programmeerbare tijdzones
Beschermingsgraad: IP30

- LCD touchscreen met achtergrondverlichting
- bediening via WIFI (smartphone app)
- programmeerbare tijdzones 7 dagen (1-7)
- aansturing ventielen 24 VDC verwarmen/koelen
- thermostaat monteren in een inbouwdoos:

hartafstand schroefgaten op 6 cm
minimum diepte 4,5 cm
Binnenafmeting 5 x 5 cm of ø 6 cm

CODE
8751.050017	Inbouw

Jaga thermostaat voor wandopbouw - JRT-200

Technische informatie

Thermostaten voor
2-pijp: verwarmen/koelen
4-pijp: verwarmen/koelen
Ventilatorsnelheid: min./med./max. of auto
Voedingsspanning 24 VDC
Besturingsuitgang(en) 0-10 VDC
1 klokthermostaat per ruimte toepassen
Programmeerbare tijdzones
LCD display met achtergrondverlichting
Beschermingsgraad: IP30
2 potientiaalvrije contacten verwarmen/koelen (bijvoorbeeld aansturing ventielen 24 VDC of 230 VAC)
Met sleutelkaart- / venstercontact
Kan bevestigd worden op een inbouwdoos met schroefgaten op 6 cm hartafstand

CODE
8751.050013	Opbouw

Briza 22 Beschrijving (pdf)

Selectiontool Briza 22 26 9 1 2023 (xlsm)

Download hier het Excel Selectiemodel voor het complete Jaga assortiment - prijsniveau 2023-01, versie 2023-02-07.

Selectiemodel JAGA

Briza 22

Eigenschappen

BEKIJK HIER WAT BRIZA VOOR JOU KAN BETEKENEN:

Afbeeldingen

Mogen wij je verder inspireren? Volg ons op

Kleuren

Afmetingen

Productbrochure en handleiding

Info voor professionals

Set 301: 2-pijp Jaga 3/4 DN20

Set 98: 4-pijp Jaga 1/2

Voeding binnen het toestel

Thermostaat/ruimte naregeling

Set 302

Set 99

Voorgemonteerde Jaga Fancoil Controller (JFCC)

Technische informatie

Technische informatie

Projecten & Referenties

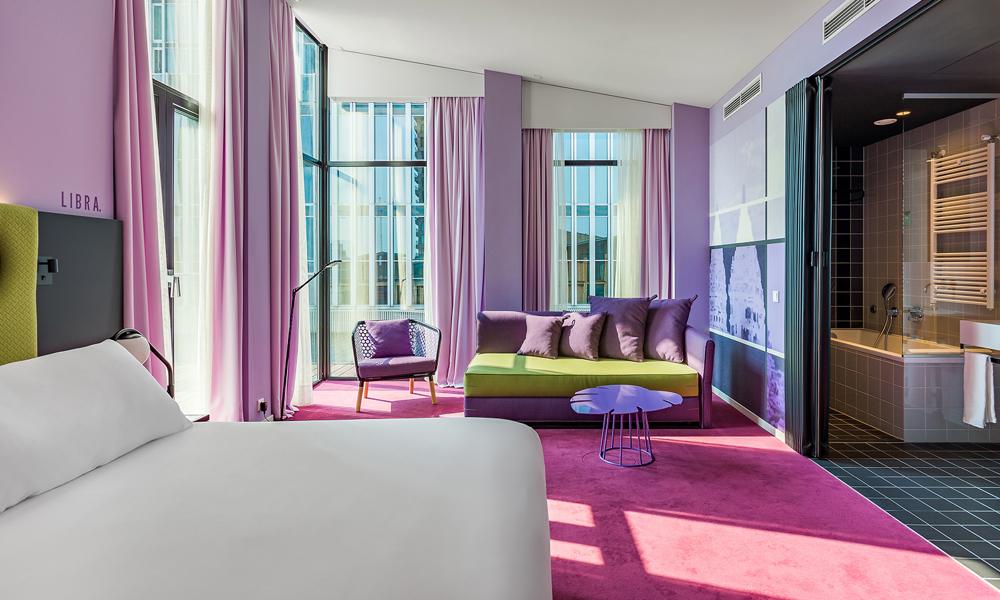

Hotel Bruno
