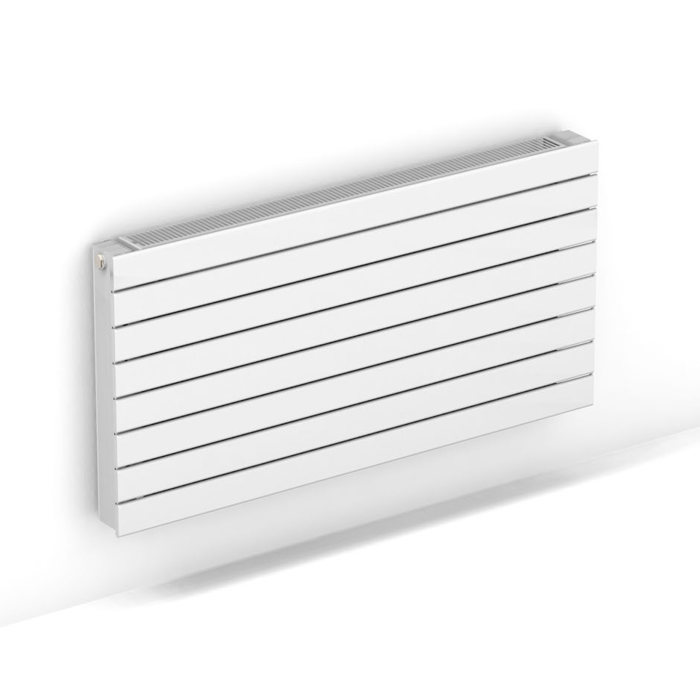

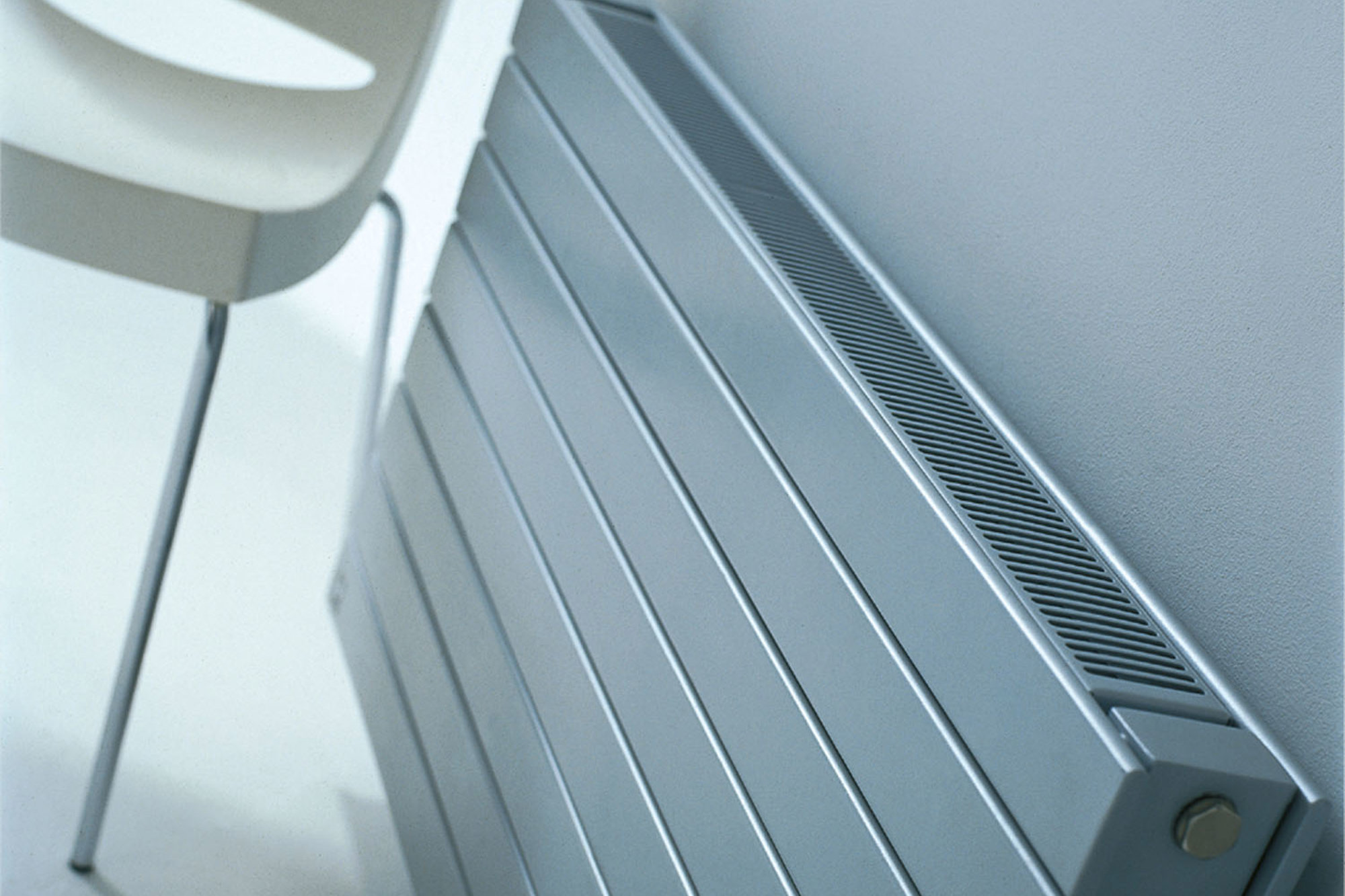

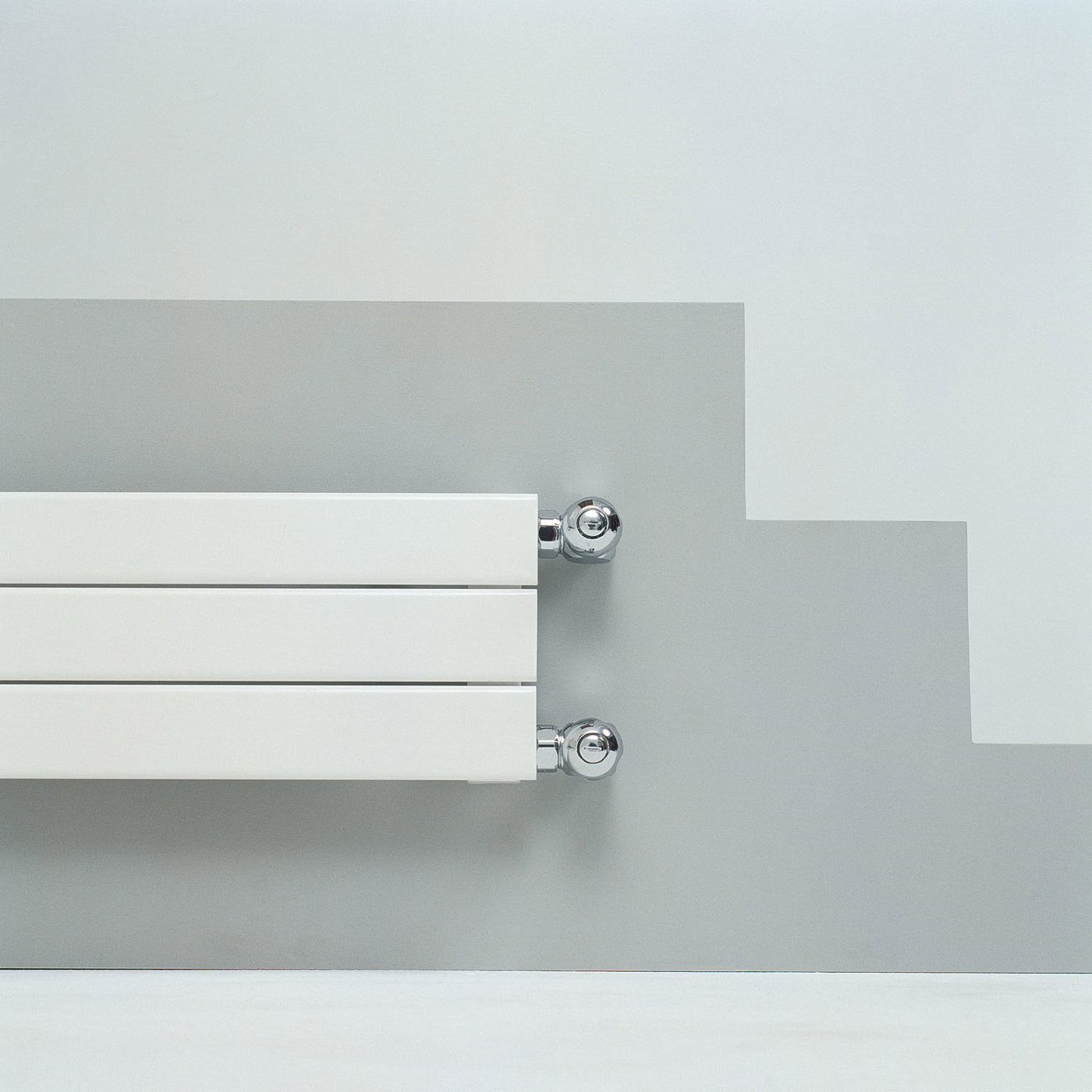

Panel Plus Horizontaal

Panel Plus paneelradiatoren zijn compact en hebben een tijdloos design. Er zijn diverse uitvoeringen, naast deze horizontale radiator is Panel Plus ook als verticale designradiator en vrijstaande radiator verkrijgbaar. Alles kan mooi met elkaar gecombineerd worden. De Panel Plus horizontaal is al verkrijgbaar vanaf 6 cm hoog en is daarmee een super compact plintmodel. De radiator is daarnaast verkrijgbaar in verschillende kleuren passend bij je interieur.

De vrijstaande versie van Panel Plus is zelfs uit te bouwen tot speciale bankradiator.

Productgroep: Verwarming, Designradiatoren
Plaatsing: Wand, Vrijstaand
Cap. verwarming (Watt): 261 - 6237
Hoogte (cm): 12 - 94
Lengte (cm): 60 - 460
Breedte (cm): 5.0 - 20.1

Eigenschappen

Designradiator

strak, tijdloos ontwerp

Diverse uitvoeringen

Wand, vrijstaand, verticaal, horizontaal

Milieuvriendelijk gelakt

met krasvaste poedercoating met hoge UV-bestendigheid

Beken kleur

passend bij ieder interieur

Wil je meer weten over dit product?

Bezoek ons adviescentrum en ontdek samen met een van onze Climate Designers de mogelijkheden voor jouw (t)huis.

Maak een afspraak

Onze partners helpen je graag verder

Neem contact op voor de aanschaf of installatie van het product.

Onze installatiepartners
Onze online partners

Info voor professionals

Selecteer het gewenste regime:

75/65/20

55/45/20

45/40/20

35/30/20

Subgroep	Hoogte	Lengte	Breedte	Type	Uitvoering	Standaard 75/65/20	Bestelcode	Brutoprijs excl. BTW
	[cm]	[cm]	[cm]			[Watt]		2024-01 [€]

Panel Plus Vrijstaand	12	100	5	11	.001	261	PPHF.01210011.001/GR	432,00
Panel Plus Vrijstaand	12	100	5	11	.145	261	PPHF.01210011.145/GR	432,00
Panel Plus Vrijstaand	12	100	5	11	.333	261	PPHF.01210011.333/GR	432,00
Panel Plus Vrijstaand	12	100	9	22	.001	454	PPHF.01210022.001/GR	720,00
Panel Plus Vrijstaand	12	100	9	22	.145	454	PPHF.01210022.145/GR	720,00
Panel Plus Vrijstaand	12	100	9	22	.333	454	PPHF.01210022.333/GR	720,00
Panel Plus Vrijstaand	12	100	16.9	34	.001	752	PPHF.01210034.001/GR	1.109,00
Panel Plus Vrijstaand	12	100	16.9	34	.145	752	PPHF.01210034.145/GR	1.109,00
Panel Plus Vrijstaand	12	100	16.9	34	.333	752	PPHF.01210034.333/GR	1.109,00
Panel Plus Vrijstaand	12	120	5	11	.001	313	PPHF.01212011.001/GR	470,00
Panel Plus Vrijstaand	12	120	5	11	.145	313	PPHF.01212011.145/GR	470,00
Panel Plus Vrijstaand	12	120	5	11	.333	313	PPHF.01212011.333/GR	470,00
Panel Plus Vrijstaand	12	120	9	22	.001	545	PPHF.01212022.001/GR	781,00
Panel Plus Vrijstaand	12	120	9	22	.145	545	PPHF.01212022.145/GR	781,00
Panel Plus Vrijstaand	12	120	9	22	.333	545	PPHF.01212022.333/GR	781,00
Panel Plus Vrijstaand	12	120	16.9	34	.001	903	PPHF.01212034.001/GR	1.219,00
Panel Plus Vrijstaand	12	120	16.9	34	.145	903	PPHF.01212034.145/GR	1.219,00
Panel Plus Vrijstaand	12	120	16.9	34	.333	903	PPHF.01212034.333/GR	1.219,00
Panel Plus Vrijstaand	12	140	5	11	.001	365	PPHF.01214011.001/GR	513,00
Panel Plus Vrijstaand	12	140	5	11	.145	365	PPHF.01214011.145/GR	513,00
Panel Plus Vrijstaand	12	140	5	11	.333	365	PPHF.01214011.333/GR	513,00
Panel Plus Vrijstaand	12	140	9	22	.001	635	PPHF.01214022.001/GR	851,00
Panel Plus Vrijstaand	12	140	9	22	.145	635	PPHF.01214022.145/GR	851,00
Panel Plus Vrijstaand	12	140	9	22	.333	635	PPHF.01214022.333/GR	851,00
Panel Plus Vrijstaand	12	140	16.9	34	.001	1053	PPHF.01214034.001/GR	1.333,00

Resultaat van 1 tot 25 records. In totaal 1659 records

Jaga Konvektco Nederland B.V. heeft de inhoud van haar website met de grootst mogelijke zorg samengesteld en streeft ernaar deze zo actueel mogelijk te houden. Jaga is echter niet aansprakelijk voor eventuele foutieve, verouderde of onvolledige informatie. De informatie die via de website wordt verstrekt, kan op elk moment zonder voorafgaande mededeling of verplichting worden gewijzigd. Het gebruik van de website van Jaga Konvektco Nederland B.V. geschiedt voor eigen rekening en risico.

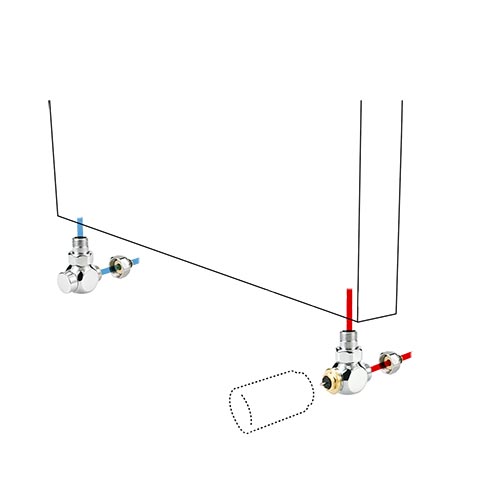

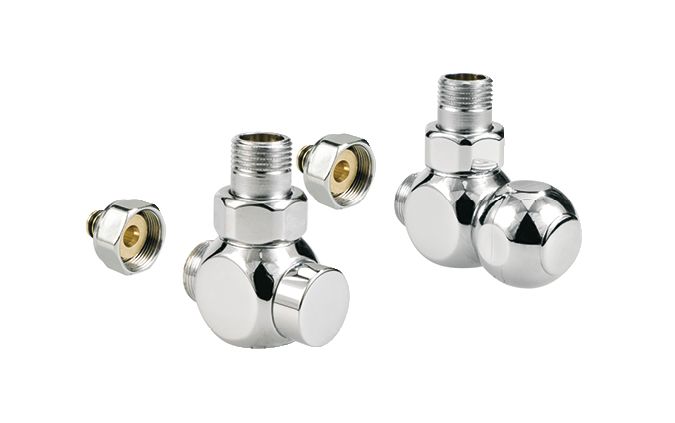

Aansluitset 34 vloer

Technische informatie

M24 buitendraad
Tweepijp
aansluiting naar de vloer
Thermostaatkop naar keuze
Voorinstelling in 6 stappen
Aanvoer en retour volledig afsluitbaar
Getest conform EN 215
Kv-waarde: 0.30 tot 2.50 m³/u.
Schroefdraad M30 x 1.5 (Heimeier compatibel)
Kunststof spindelbescherming voor regeling tijdens de bouwperiode

Afmetingen

Bestelcode

Ventiel, bediening en klemkoppelingen zijn inbegrepen in de prijs.

BESTELCODE	THERMOSTAATKOP
CODE.JF2.AC.1...	AC
CODE.JF2.AW.1...	AW
CODE.JF2.AS.1...	AS

Code klemkoppeling invullen.

Klemkoppelingen M24

Bestelcode aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø.

DUNWANDIG METAAL
Code	Buis Ø
110	10/1
112	12/1
114	14/1
115	15/1
118	18/1

KUNSTSTOF
Code	Buis Ø
212	12/2
214	14/2
219	16/1.5
216	16/2
217	17/2
218	18/2

VPE/ALU
Code	Buis Ø
314	14/2
316	16/2
326	16/2.2
318	18/2

STALEN C.V. BUIS
Code	Buis Ø
501	M24 x 1/2"
503	M24 x 3/8"

MAX. AANHAALMOMENT

Dunwandig metaal:
- Zacht koper: 45-55 Nm
- Halfhard koper: 60-80 Nm
- Zacht staal: 60-70 Nm
Kunststof: 30-40 Nm
VPE/ALU: 20-30 Nm

Thermostaatkoppen

Drukverliezen

Download hier de drukverliezen

Overige sets & prijzen

Download hier de prijslijst

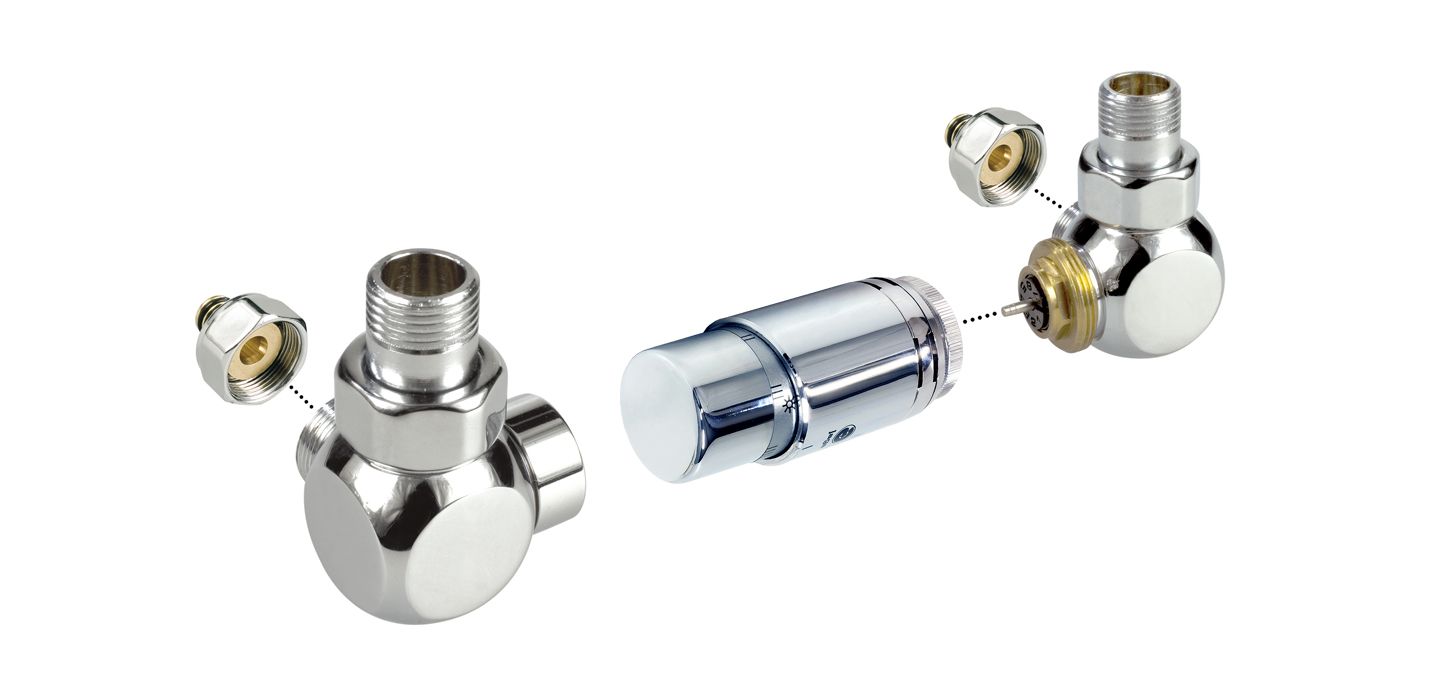

Aansluitset 35 wand

Technische informatie

M24 buitendraad
Tweepijp
Aansluiting naar de wand
Voorinstelling in 6 stappen
Aanvoer en retour volledig afsluitbaar
Getest conform EN 215
Kv-waarde: 0.30 tot 2.50 m³/u.
Schroefdraad M30 x 1.5 (Heimeier compatibel)
Kunststof spindelbescherming voor regeling tijdens de bouwperiode

Afmetingen

Bestelcode

Ventiel, bediening en klemkoppelingen zijn inbegrepen in de prijs.

BESTELCODE	THERMOSTAATKOP
CODE.JH2.AC.1...	AC
CODE.JH2.AW.1...	AW
CODE.JH2.AS.1...	AS

Code klemkoppeling invullen.

Klemkoppelingen M24

Bestelcode aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø.

DUNWANDIG METAAL
Code	Buis Ø
110	10/1
112	12/1
114	14/1
115	15/1
118	18/1

KUNSTSTOF
Code	Buis Ø
212	12/2
214	14/2
219	16/1.5
216	16/2
217	17/2
218	18/2

VPE/ALU
Code	Buis Ø
314	14/2
316	16/2
326	16/2.2
318	18/2

STALEN C.V. BUIS
Code	Buis Ø
501	M24 x 1/2"
503	M24 x 3/8"

MAX. AANHAALMOMENT

Dunwandig metaal:
- Zacht koper: 45-55 Nm
- Halfhard koper: 60-80 Nm
- Zacht staal: 60-70 Nm
Kunststof: 30-40 Nm
VPE/ALU: 20-30 Nm

Thermostaatkoppen

Drukverliezen

Download hier de drukverliezen

Overige sets & prijzen

Download hier de prijslijst

Alle aansluitsets & ventielen Design

Download

Download hier de prijslijst aansluitsets & ventielen Design

Panel Plus Vrijstaand Beschrijving (pdf)

Panel Plus Horizontaal Beschrijving (pdf)

Download hier het Excel Selectiemodel voor het complete Jaga assortiment - prijsniveau 2024-01.
