Verandering in bestelcodes voor sturingen
Met de introductie van nieuwe sturingen zoals ACO (D09) en TPT (D01) zijn ook de bestelcodes aangepast. Waar voorheen andere codes werden gebruikt voor sturingen, is er nu een duidelijke structuur:
D01 = TPT (Touch Panel Thermostat)
D09 = ACO (Advanced Control Option)
D03 / D04 = BMS (2-pijps / 4-pijps)
D05 / D06 = 3-standenregeling
D07 / D08 = Aan/uit regeling
Deze codes worden toegevoegd aan de configuratie van het toestel. Bijvoorbeeld:
STRW 035 060 11 XXX D09 → Strada Hybrid MM met ACO-sturing.
Er zijn verschillende sturingen aangezien de eigenschappen per installatie en de wensen per gebruiker kunnen verschillen. Door het juiste sturingstype te kiezen, zorg je voor een optimale werking van het toestel én een installatie die aansluit op de wensen van de eindgebruiker of het gebouwconcept.
Let op: oudere codes zijn vervallen of hernoemd. Raadpleeg altijd de actuele prijslijst bij het samenstellen van je bestelling.

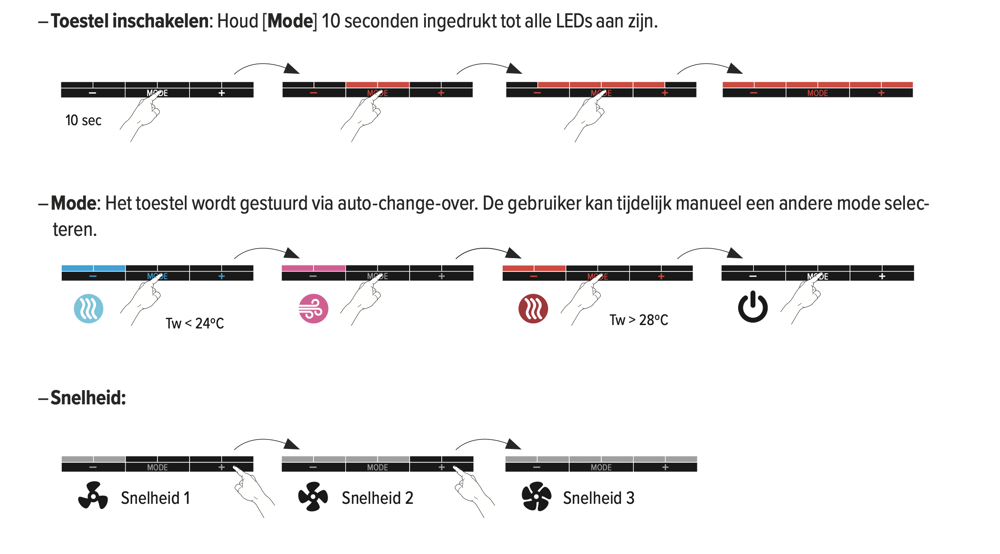

ACO (Automatic Change Over)
Het toestel gaat automatisch in verwarmingsmode zodra de watertemperatuur hoger is dan 28°C en 4°C hoger is dan de kamertemperatuur.
Het toestel gaat automatisch in koelmode zodra de watertemperatuur lager is dan 24°C en 2°C lager is dan de kamertemperatuur.
Zorg bij het koelen dat de thermostaatkop in koelstand staat.
De breeze mode wordt manueel in- en uitgeschakeld onafhankelijk van de watertemperatuur. De auto-change-over is uitgeschakeld zolang de breeze mode actief is.
*Kamertemperatuur = 22°C, Water = 29°C (is >28°C én 7°C warmer dan de kamer) Toestel gaat verwarmen
Kamertemperatuur = 26°C, Water = 23°C (is <24°C én 3°C kouder dan de kamer) Toestel gaat koelen
BMS (Building Management System)
Bij warmte- of koudevraag stuurt een BMS/Domotica systeem een 0-10V signaal. Bij het herkennen van koud (<24°C) of warm water (>28°C) draait de ventilator proportioneel van het 0-10V signaal.

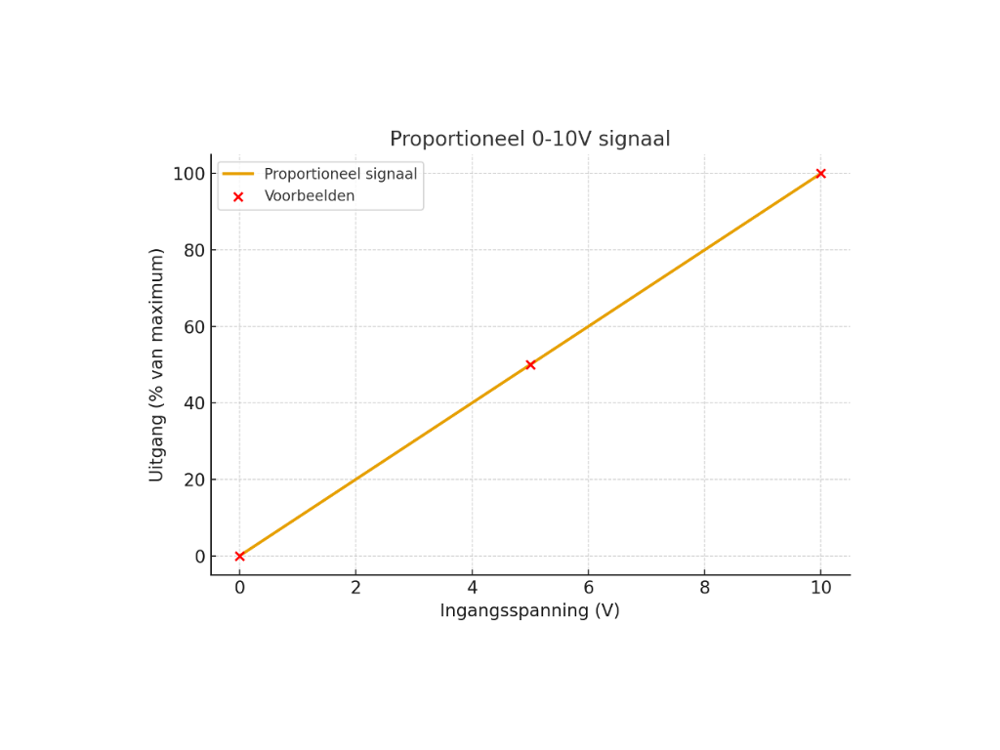

*Proportioneel = is een rechte verhouding tussen de ingang spanning (tussen 0-10V) X voorbeeld: 5V is 50% van de uitgang
Het thermo-elektrische ventiel opent zodra het inkomend stuursignaal > 1,5V. Het thermo-elektrische ventiel sluit zodra het inkomend stuursignaal < 0,5V.

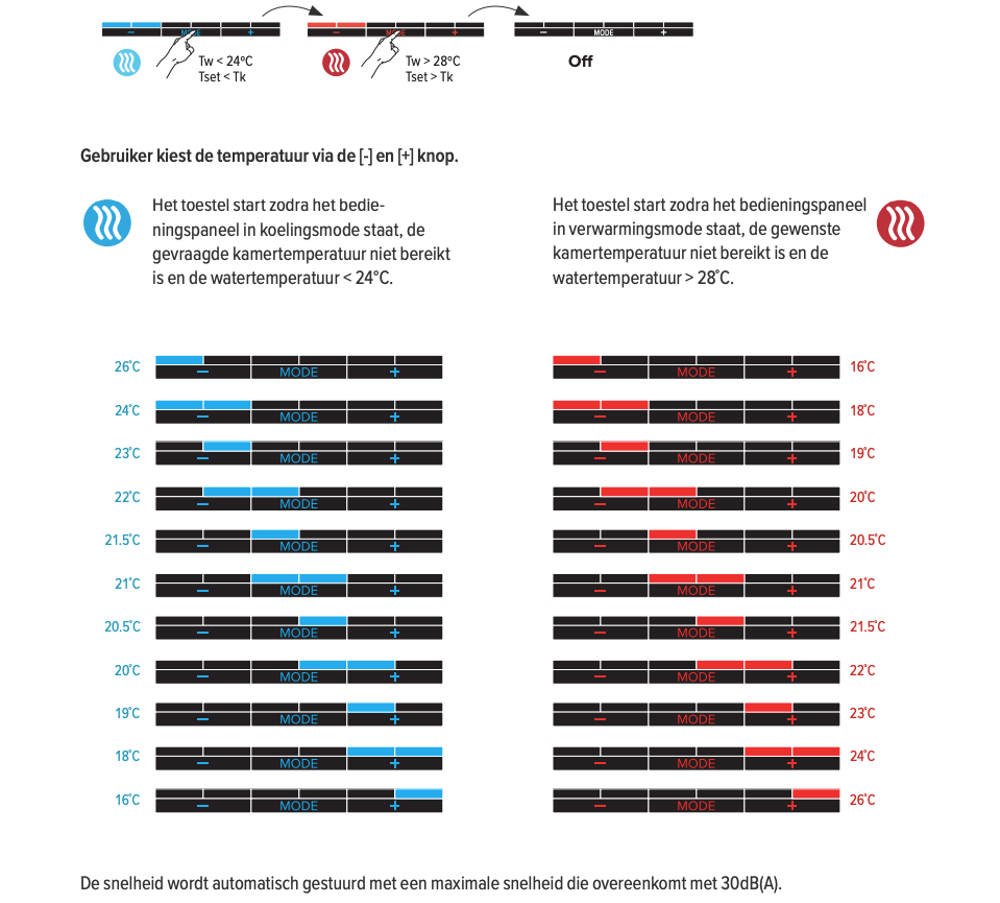

TPT (Touch Panel Thermostat)
Bij het herkennen van een juiste watertemperatuur, draait de ventilator modulerend afhankelijk van het verschil tussen gemeten kamertemperatuur en ingestelde kamertemperatuur (via de tiptoetsbediening).
De gebruiker kiest een gewenste kamertemperatuur op het bedieningspaneel in verwarming of koeling. Het thermo-elektrische ventiel opent tot de kamertemperatuur is bereikt.
*Het toestel start zodra het bedieningspaneel in koelingsmode staat, de gevraagde kamertemperatuur niet bereikt is en de watertemperatuur < 24°C.
Het toestel start zodra het bedieningspaneel in verwarmingsmode staat, de gewenste kamertemperatuur niet bereikt is en de watertemperatuur > 28 ̊C.
Overzicht van beschikbare sturingen
Wij bieden een reeks sturingen aan die afgestemd zijn op verschillende installatie eigenschappen en integratiebehoeften. Elke sturing heeft een nieuwe en eigen bestelcode.
|
Sturing |
Code |
Beschrijving |
|
TPT |
D01 |
Touchscreen bediening voor Fancoils. Tiptoets bediening voor Hybrids. |
|
BMS 2-pijps |
D03 |
Integratie met gebouwbeheersysteem. Externe 0-10V aansturing via domotica. |
|
BMS 4-pijps |
D04 |
Integratie met gebouwbeheersysteem. Voor installaties met gescheiden koel- en verwarmingscircuits. |
|
3-standenregeling 2-pijps |
D05 |
Handmatige regeling van ventilatorsnelheid: laag, midden, hoog (Briza 12/22). |
|
3-standenregeling 4-pijps |
D06 |
Handmatige regeling van ventilatorsnelheid: laag, midden, hoog (Briza 12/22). Voor installaties met gescheiden koel- en verwarmingscircuits. |
|
Aan/uit regeling 2-pijps |
D07 |
Aan/uit op basis van watertemperatuur en een vast ingestelde toerental |
|
Aan/uit regeling 4-pijps |
D08 |
Aan/uit op basis van watertemperatuur en een vast ingestelde toerental. Voor installaties met gescheiden koel- en verwarmingscircuits. |
|
ACO |
D09 |
Auto schakelen tussen verwarmen en koelen op basis van watertemperatuur in combinatie van kamertemperatuur. |
|
Plug & Play (Briza Net Zero M) |
F11TB |
Geïntegreerde WIFI thermostaat (Briza Net Zero M Plug & Play). |
|
Plug & Play (Briza 12/ 22) |
F11TW |
Geïntegreerde WIFI thermostaat (Briza 12/ 22 Plug & Play). |
Veelgestelde vragen (FAQ) over sturingen
ACO is een automatische regeling via een kamerthermostaat, ideaal voor eenvoudige installaties. TPT is een touchscreen bediening waarmee de gebruiker lokaal instellingen kan aanpassen, inclusief tijdschema’s en temperatuurvoorkeuren.
Nee, per toestel wordt één sturingstype gekozen. Wel kunnen meerdere toestellen binnen één installatie verschillende sturingen hebben, afhankelijk van hun functie en locatie.
Dan kies je best voor ACO, TPT of een eenvoudige aan/uit- of 3-standenregeling. BMS-sturingen zijn bedoeld voor integratie met centrale gebouwbeheersystemen.
Dat hangt af van het gebruik. ACO en BMS zorgen voor automatische optimalisatie, terwijl handmatige sturingen afhankelijk zijn van het gedrag van de gebruiker.
Elke sturing heeft een specifieke code (zoals D09 voor ACO) die je toevoegt aan de bestelcode van het toestel. Raadpleeg de productfiche of configurator voor de juiste opbouw.
