Technische specificaties
- M24 buitendraad
- Eenpijp en tweepijp
- Aansluiting naar de wand
- Thermostaatkop links of rechts plaatsen
- Voorinstelling in 6 stappen
- Aanvoer en retour volledig afsluitbaar
- Getest conform EN 215
- Kv-waarde: tweepijp: 0.29 tot 1.65 m³/u.
- Kv-waarde eenpijp: 1.50 tot 2.20 m³/u.
- Schroefdraad M30 x 1.5 (Heimeier compatibel)
- Kunststof spindelbescherming voor regeling tijdens de bouwperiode

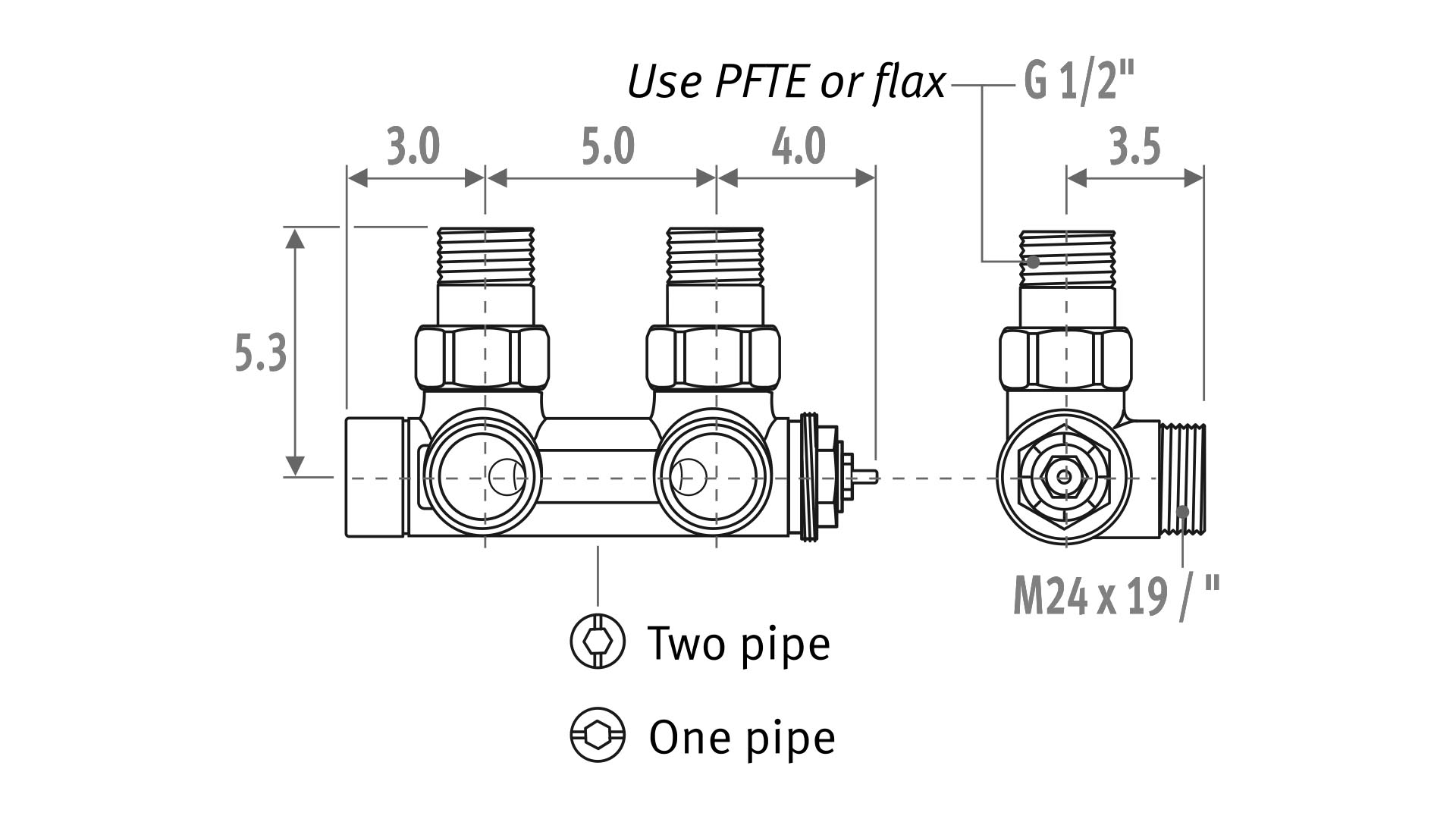

Afmetingen
Bestelcodes
Ventiel, bediening en klemkoppelingen zijn inbegrepen in de prijs
| Enkel verwarmen | |

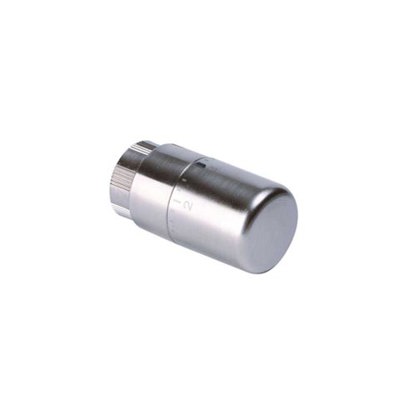

| CODE.PW3.PS.1... | PS |

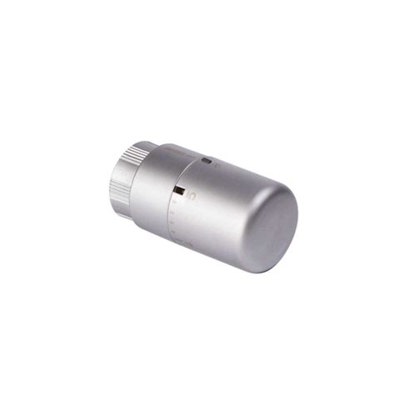

| CODE.PW3.PA.1... | PA |
code klemkoppeling invullen
Klemkoppelingen
Bestelcode aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø.
| DUNWANDIG METAAL | |
| Code | Buis Ø |
| 110 | 10/1 |
| 112 | 12/1 |
| 114 | 14/1 |
| 115 | 15/1 |
| 118 | 18/1 |
| KUNSTSTOF | |
| Code | Buis Ø |
| 212 | 12/2 |
| 214 | 14/2 |
| 219 | 16/1.5 |
| 216 | 16/2 |
| 217 | 17/2 |
| 218 | 18/2 |
| VPE/ALU | |
| Code | Buis Ø |
| 314 | 14/2 |
| 316 | 16/2 |
| 326 | 16/2.2 |
| 318 | 18/2 |
| STALEN C.V. BUIS | |
| Code | Buis Ø |
| 501 | M24 x 1/2" |
| 503 | M24 x 3/8" |
MAX. AANHAALMOMENT
Dunwandig metaal:
- Zacht koper: 45-55 Nm
- Halfhard koper: 60-80 Nm
- Zacht staal: 60-70 Nm
Kunststof: 30-40 Nm
VPE/ALU: 20-30 Nm
Thermostaatkoppen
JAGA ADAPTOR VOOR THERMOSTAATKOPPEN BIJ HYBRIDE INSTALLATIES
Ideaal voor het ombouwen van traditionele installatie naar hybride installatie (verwarming/koeling)
Adapter voor het ombouwen van thermostaatventielen met thermostaatkop, om te voorkomen dat koudwatertoevoer in de zomer door de thermostaatkop afgesneden wordt
| Bestelcode |
| 5090 1114 |
