Technische specificaties
- 3/4” Euroconus buitendraad
- tweepijp
- Kv-waarde: 3.4 m³/u
- aanvoer en retour volledig afsluitbaar
- Getest conform EN 215
- Schroefdraad M30 x 1.5 (Heimeier compatibel)
- Kunststof spindelbescherming voor regeling tijdens de bouwperiode

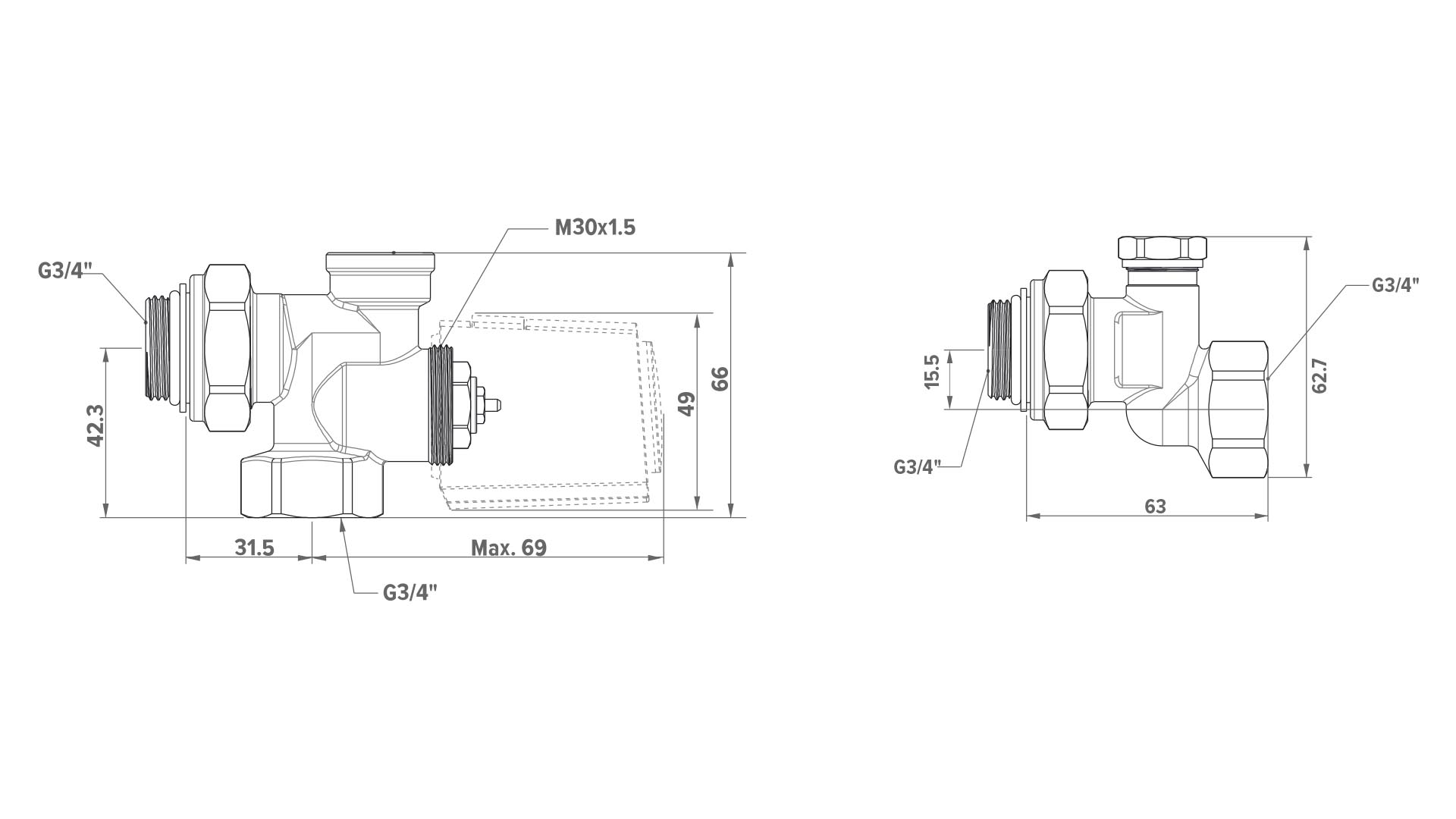

Afmetingen
Bestelcodes
Retourventielen en klemkoppelingen zijn inbegrepen in de prijs.
| Tweepijp | Thermostaatkop |
| CODY.WA5.24.4 | 24 VDC |
| CODY.WA5.23.4 | 230 VAC |
Code klemkoppeling invullen.
Thermostaatkoppen
JAGA ADAPTOR VOOR THERMOSTAATKOPPEN BIJ HYBRIDE INSTALLATIES
Ideaal voor het ombouwen van traditionele installatie naar hybride installatie (verwarming/koeling)
Adapter voor het ombouwen van thermostaatventielen met thermostaatkop, om te voorkomen dat koudwatertoevoer in de zomer door de thermostaatkop afgesneden wordt.
| Bestelcode |
| 5090 1114 |
Drukverliezen
Op basis van het benodigde waterdebiet (kg/u) en beschikbaar drukverschil (bar) over het ventiel (Δp) kun je de juiste voorinstelling bepalen. De juiste instelling van de insert zorgt ervoor dat elk Jaga product precies het benodigde debiet krijgt, zodat de installatie hydraulisch in balans is en correct, stil en energiezuinig werkt.
Zie onderstaand document vanaf pagina 48 voor de drukverliezen.
