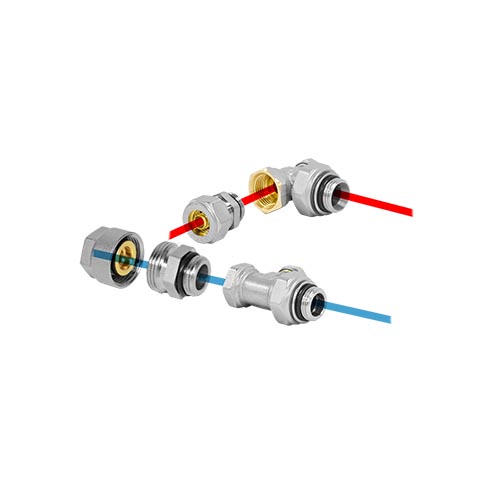

Technische specificaties
- 1/2” binnendraad
- Twee pijp
- Aanvoer en retour volledig afsluitbaar
Bestelcodes
| Verwarmen en koelen |
| CODY.LOM.00.4... |
Vul de codes van de mouwkoppelingen in
Klemkoppelingen
1/2” Klemkoppeling Eurocone - dunwandig metaal
Bestelcode van de aansluitset aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø
| dunwandig metaal | |
| code | Buis Ø |
| 112 | 12/1 |
| 114 | 14/1 |
| 115 | 15/1 |
| 116 | 16/1 |
| 118 | 18/1 |
Max. Aanhaalmoment Dunwandig metaal: zacht koper 45-55 Nm, halfhard koper 60-80 Nm, zacht staal 60-70 Nm
1/2” Klemkoppeling Eurocone - Kunststof of VPE/ALU
Bestelcode van de aansluitset aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø
| Kunststof of VPE/ALU | ||||
| code | Buis Ø | code | Buis Ø | |
| 612 | 12/2 | 615 | 15/2.5 | |
| 614 | 14/2 | 619 | 16/1.5 | |
| 616 | 16/2 | 620 | 20/2 | |
| 617 | 17/2 | |||
| 618 | 18/2 | |||
Max. Aanhaalmoment Kunststof: 30-40 Nm VPE/Alu: 20-30 Nm
Thermostaatkoppen
JAGA ADAPTOR VOOR THERMOSTAATKOPPEN BIJ HYBRIDE INSTALLATIES
Ideaal voor het ombouwen van traditionele installatie naar hybride installatie (verwarming/koeling)
Adapter voor het ombouwen van thermostaatventielen met thermostaatkop, om te voorkomen dat koudwatertoevoer in de zomer door de thermostaatkop afgesneden wordt.
| Bestelcode |
| 5090 1114 |
Drukverliezen
Op basis van het benodigde waterdebiet (kg/u) en beschikbaar drukverschil (bar) over het ventiel (Δp) kun je de juiste voorinstelling bepalen. De juiste instelling van de insert zorgt ervoor dat elk Jaga product precies het benodigde debiet krijgt, zodat de installatie hydraulisch in balans is en correct, stil en energiezuinig werkt.
Zie onderstaand document vanaf pagina 48 voor de drukverliezen.
