Set 298 | Jaga

Technische specificaties

1/2" binnendraad
tweepijp
Kv-waarde: 1.0 m³/u
aanvoer en retour volledig afsluitbaar
Getest conform EN 215
Schroefdraad M30 x 1.5 (Heimeier compatibel)
Kunststof spindelbescherming voor regeling tijdens de bouwperiode

Bestelcodes

Ventiel, bediening en klemkoppelingen zijn inbegrepen in de prijs

tweepijp
CODY.WA4.24.4...	24 VDC
CODY.WA4.23.4...	230 VDC
CODY.WA4.10.4...	0...10 VDC

code klemkoppeling invullen

Klemkoppelingen

1/2” Klemkoppeling Eurocone - dunwandig metaal

Bestelcode van de aansluitset aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø

dunwandig metaal
code	Buis Ø
112	12/1
114	14/1
115	15/1
116	16/1
118	18/1

Max. Aanhaalmoment Dunwandig metaal: zacht koper 45-55 Nm, halfhard koper 60-80 Nm, zacht staal 60-70 Nm

1/2” Klemkoppeling Eurocone - Kunststof of VPE/ALU

Bestelcode van de aansluitset aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø

Kunststof of VPE/ALU
code	Buis Ø	code	Buis Ø
612	12/2	615	15/2.5
614	14/2	619	16/1.5
616	16/2	620	20/2
617	17/2
618	18/2

Max. Aanhaalmoment Kunststof: 30-40 Nm VPE/Alu: 20-30 Nm

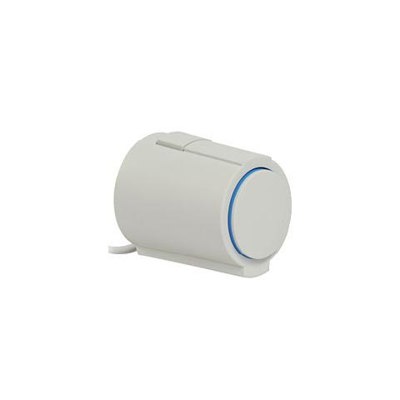

Thermostaatkoppen

23

24

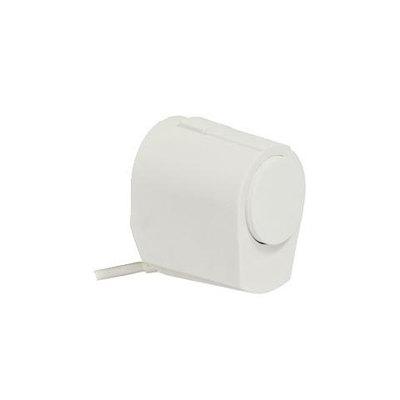

0...10VDC

JAGA ADAPTOR VOOR THERMOSTAATKOPPEN BIJ HYBRIDE INSTALLATIES

Ideaal voor het ombouwen van traditionele installatie naar hybride installatie (verwarming/koeling)

Adapter voor het ombouwen van thermostaatventielen met thermostaatkop, om te voorkomen dat koudwatertoevoer in de zomer door de thermostaatkop afgesneden wordt.

Bestelcode
5090 1114

Drukverliezen

Op basis van het benodigde waterdebiet (kg/u) en beschikbaar drukverschil (bar) over het ventiel (Δp) kun je de juiste voorinstelling bepalen. De juiste instelling van de insert zorgt ervoor dat elk Jaga product precies het benodigde debiet krijgt, zodat de installatie hydraulisch in balans is en correct, stil en energiezuinig werkt.
Zie onderstaand document vanaf pagina 48 voor de drukverliezen.

Bekijk de drukverliezen hier
