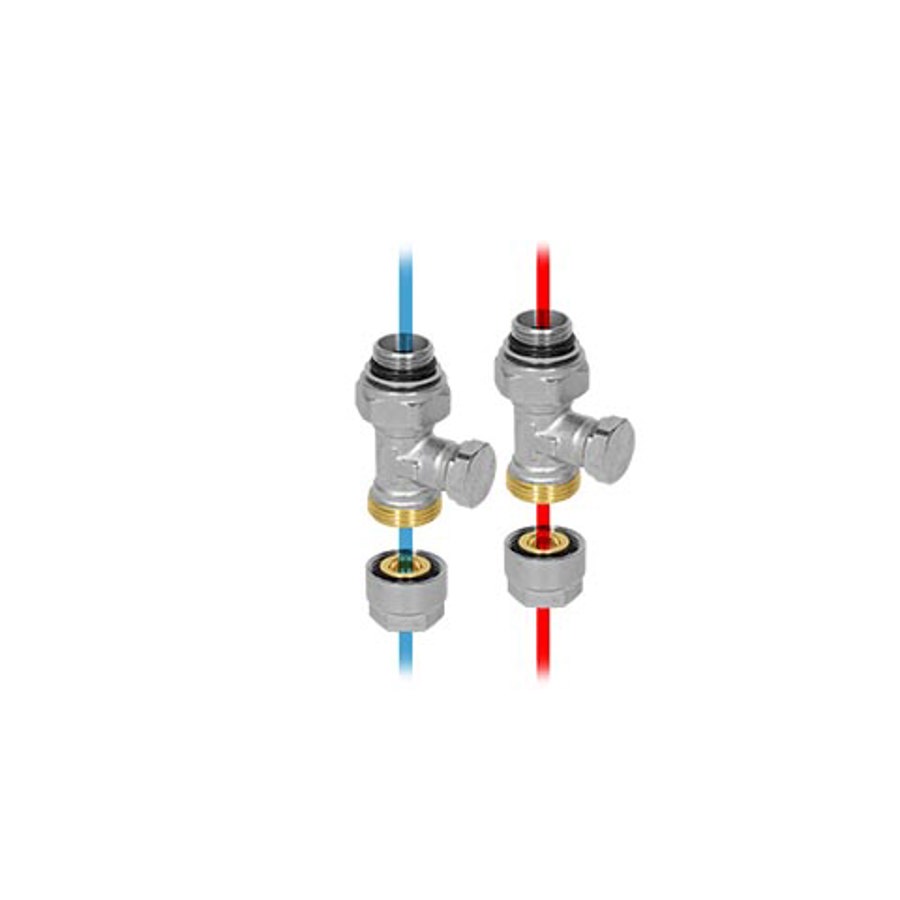

Technische specificaties
- Tweepijp
- Aansluiting naar de wand of de vloer
- Aanvoer en retour volledig afsluitbaar

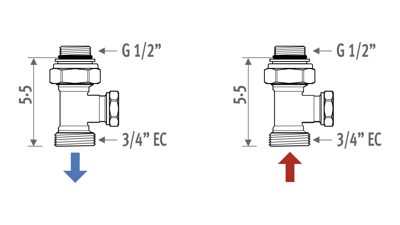

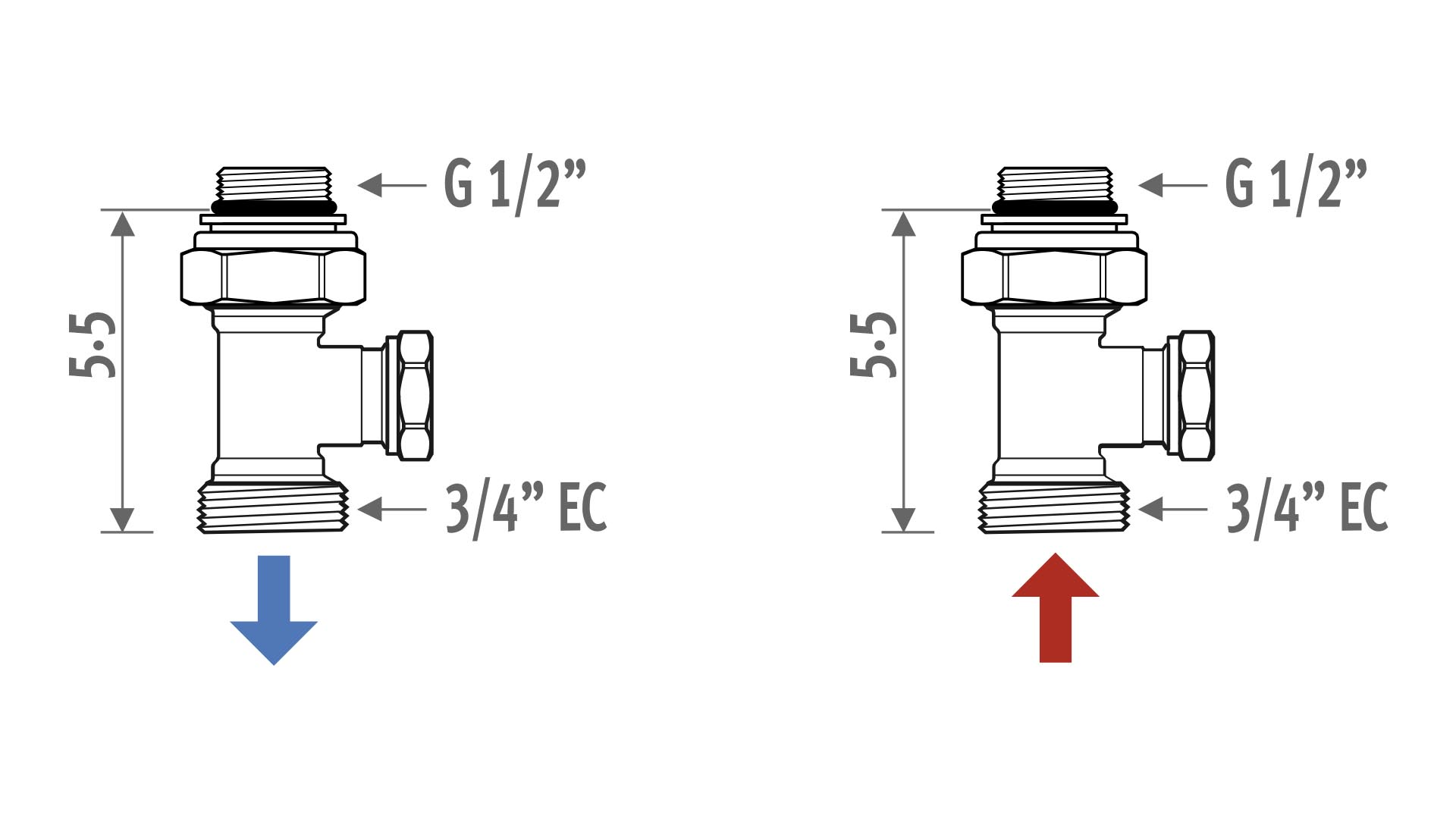

Afmetingen
Bestelcodes
Retourventielen en klemkoppelingen zijn inbegrepen in de prijs.
| BESTELCODE |
| CODY.LOS.00.4... |
... Code klemkoppeling invullen.
Klemkoppelingen
Bestelcode aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø.
| DUNWANDIG METAAL | |
| Code | Buis Ø |
| 112 | 12/1 |
| 114 | 14/1 |
| 115 | 15/1 |
| 116 | 16/1 |
| 118 | 18/1 |
| KUNSTSTOF OF | |
| Code | Buis Ø |
| 612 | 12/2 |
| 614 | 14/2 |
| 616 | 16/2 |
| 618 | 18/2 |
| VPE/ALU | |
| Code | Buis Ø |
| 615 | 15/2.5 |
| 619 | 16/1.5 |
| 620 | 20/2 |
Drukverliezen
Op basis van het benodigde waterdebiet (kg/u) en beschikbaar drukverschil (bar) over het ventiel (Δp) kun je de juiste voorinstelling bepalen. De juiste instelling van de insert zorgt ervoor dat elk Jaga product precies het benodigde debiet krijgt, zodat de installatie hydraulisch in balans is en correct, stil en energiezuinig werkt.
Zie onderstaand document vanaf pagina 48 voor de drukverliezen.
