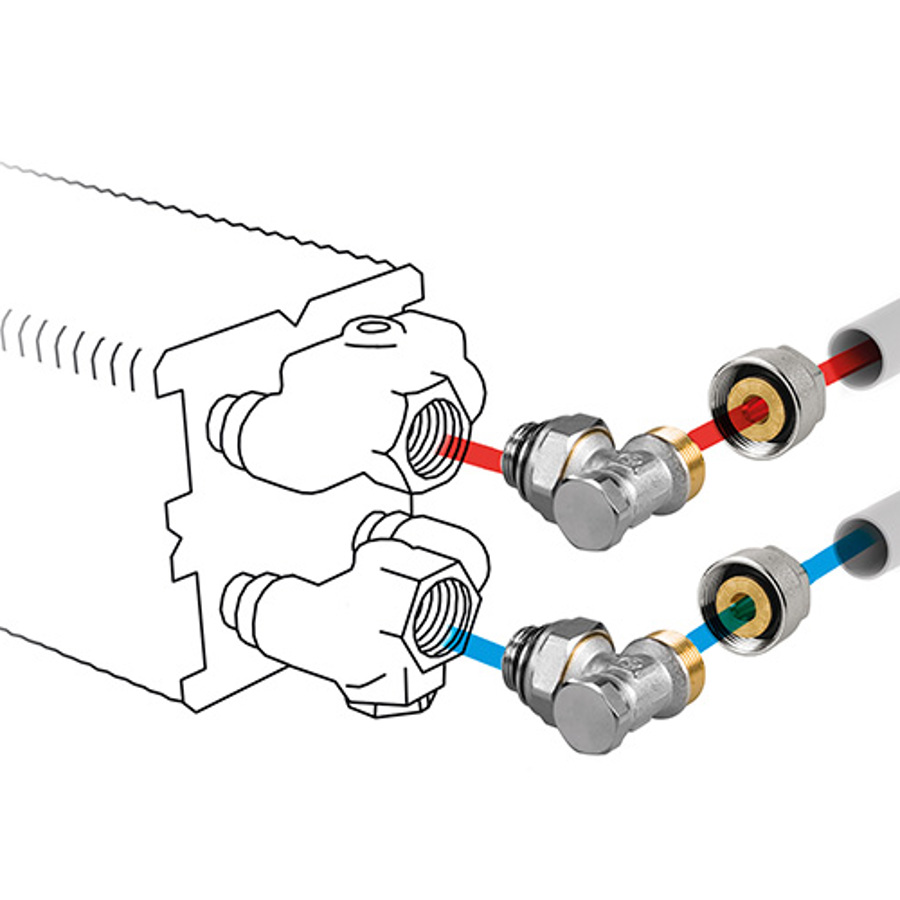

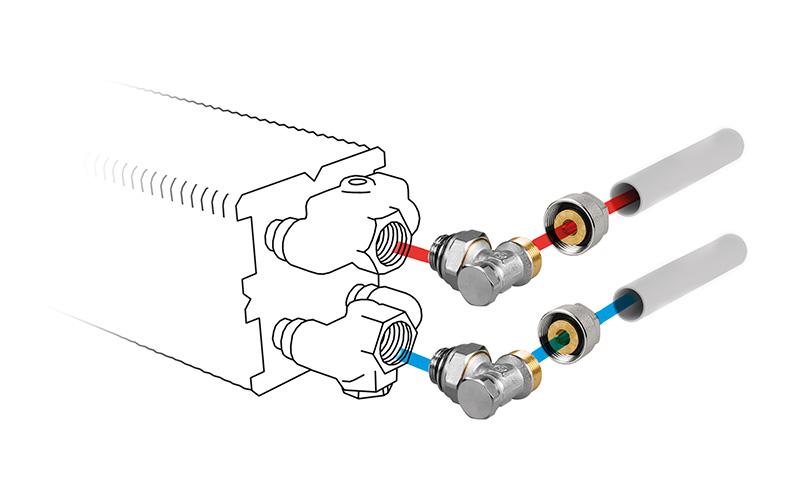

Technische specificaties
- 3/4” Euroconus buitendraad
- Tweepijp
- Aansluiting naar de wand
- Volledig afsluitbaar
- Toepassing. Geschikt voor:
- Horizontale oplossingen (behalve voor: Strada type 06, Knockonwood type 06 en Mini)
- Wandinbouw
Afmetingen
Bestelcodes
Ventiel, bediening en klemkoppelingen zijn inbegrepen in de prijs.
| Verwarmen en koelen |
| COLO.LOA.00.4 ... |
Code klemkoppeling invullen.
Klemkoppelingen
Bestelcode van de aansluitset aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø
| DUNWANDIG METAAL | |
| Code | Buis Ø |
| 112 | 12/1 |
| 114 | 14/1 |
| 115 | 15/1 |
| 116 | 16/1 |
| 118 | 18/1 |
| KUNSTSTOF OF VPE/ALU | ||||
| Code | Buis Ø | Code | Buis Ø | |
| 612 | 12/2 | 615 | 15/2.5 | |
| 614 | 14/2 | 619 | 16/1.5 | |
| 616 | 16/2 | 620 | 20/2 | |
| 617 | 17/2 | |||
| 618 | 18/2 | |||
Max. aanhaalmoment
Dunwandig metaal: zacht koper 45-55 Nm, halfhard koper 60-80 Nm, zacht staal 60-70 Nm
Kunststof: 30-40 Nm
VPE/Alu: 20-30 Nm
Thermostaatkoppen
JAGA ADAPTOR VOOR THERMOSTAATKOPPEN BIJ HYBRIDE INSTALLATIES
Ideaal voor het ombouwen van traditionele installatie naar hybride installatie (verwarming/koeling)
Adapter voor het ombouwen van thermostaatventielen met thermostaatkop, om te voorkomen dat koudwatertoevoer in de zomer door de thermostaatkop afgesneden wordt.
| Bestelcode |
| 5090 1114 |
Drukverliezen
Op basis van het benodigde waterdebiet (kg/u) en beschikbaar drukverschil (bar) over het ventiel (Δp) kun je de juiste voorinstelling bepalen. De juiste instelling van de insert zorgt ervoor dat elk Jaga product precies het benodigde debiet krijgt, zodat de installatie hydraulisch in balans is en correct, stil en energiezuinig werkt.
Zie onderstaand document vanaf pagina 48 voor de drukverliezen.
