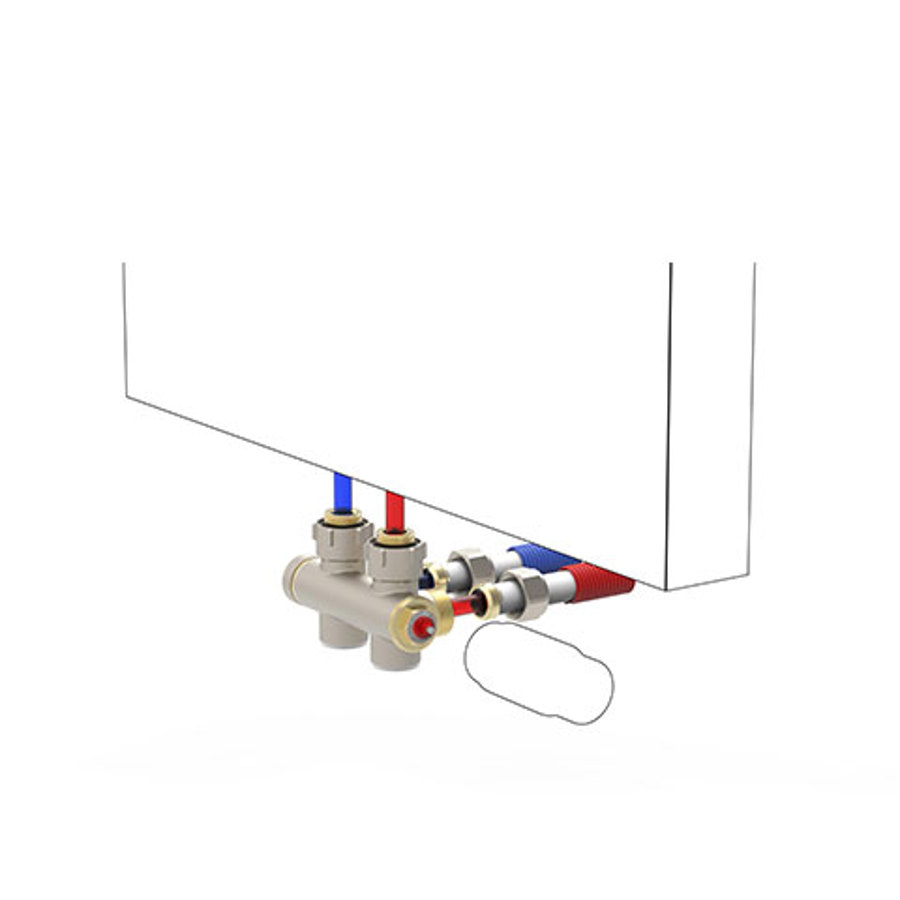

Technische specificaties
- aansluiting naar de wand of de vloer
- drukonafhankelijke debietsregeling (0.01 - 0.34)
- geïntegreerde automatische debietregeling onafhankelijk van het drukverschil
- eenvoudige en snelle instelling van het ontwerpdebiet, zonder ingewikkelde berekeningen
- traploze voorinstelling van 1 (20 l/u) tot 8 (340 l/u)
- aansluiting 3/4” Euroconus buitendraad
- tweepijp
- middenaansluiting naar wand of vloer
- thermostaatkop kan links of rechts geplaatst worden
- aanvoer links of rechts, onafhankelijk van positie thermostaatkop
- 100% afsluitbaar
- schroefdraad M30 x 1.5
- met Keymark certificaat
- getest conform EN 215
- kunststof spindelbescherming voor regeling tijdens de bouwperiode

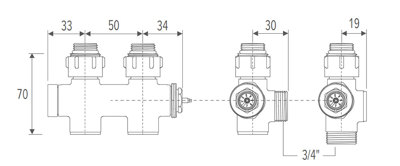

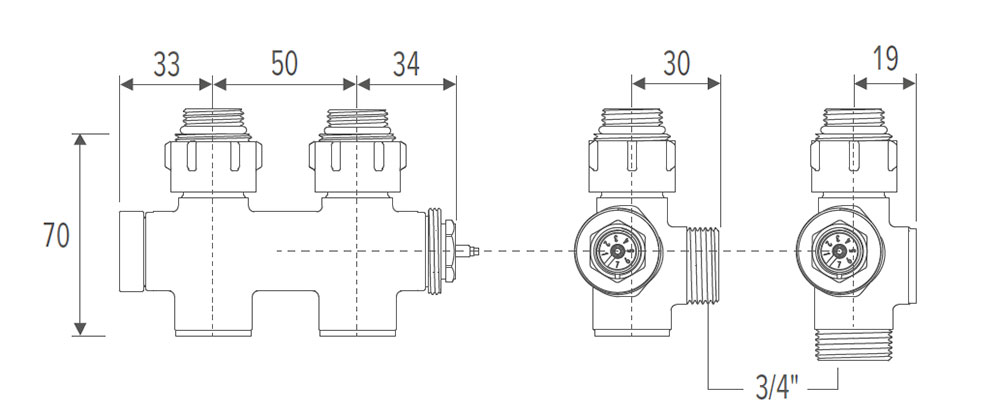

Afmetingen
Bestelcodes
| Enkel verwarmen | |
| COLO MHG AW 4... | AW |
| COLO MHG AB 4... | AB |
| COLO MHG AC 4... | AC |
| COLO MHG JH 4... | JH |
| COLO HBSW MA 4... | MA |
| COLO HBSW JH 4... | JH |
| COLO MHG JW 4... | JW |
code klemkoppeling invullen.
| Verwarmen en koelen | |
| COLO MHG AW 5... + | AW + |
| COLO MHG AB 5... + | AB + |
| COLO MHG HC 5... | HC |
| COLO MHG 24 5... * | 24 (24 VDC) * |
| COLO MHG 23 5... * | 23 (230 VAC) * |
| Manueel | |
| COLO MHG MA 4... | MA |
code klemkoppeling invullen.
+ Jaga adapter voor thermostaatkoppen bij hybride installaties
* Enkel geschikt voor Vertilina Hybrid.
Klemkoppelingen
3/4" Klemkoppeling Eurocone - Kunststof of VPE/ALU
Bestelcode van de aansluitset aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø
| Kunststof of VPE/ALU | ||||
| code | Buis Ø | code | Buis Ø | |
| 612 | 12/2 | 615 | 15/2.5 | |
| 614 | 14/2 | 619 | 16/1.5 | |
| 616 | 16/2 | 620 | 20/2 | |
| 618 | 18/2 | |||
Max. Aanhaalmoment Kunststof: 30-40 Nm VPE/Alu: 20-30 Nm
3/4" Klemkoppeling Eurocone - dunwandig metaal
Bestelcode van de aansluitset aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø
| dunwandig metaal | |
| code | Buis Ø |
| 112 | 12/1 |
| 114 | 14/1 |
| 115 | 15/1 |
| 116 | 16/1 |
| 118 | 18/1 |
Max. Aanhaalmoment Dunwandig metaal: zacht koper 45-55 Nm, halfhard koper 60-80 Nm, zacht staal 60-70 Nm
Thermostaatkoppen
JAGA ADAPTOR VOOR THERMOSTAATKOPPEN BIJ HYBRIDE INSTALLATIES
Ideaal voor het ombouwen van traditionele installatie naar hybride installatie (verwarming/koeling)
Adapter voor het ombouwen van thermostaatventielen met thermostaatkop, om te voorkomen dat koudwatertoevoer in de zomer door de thermostaatkop afgesneden wordt.
| Bestelcode |
| 5090 1114 |
Drukverliezen
Op basis van het benodigde waterdebiet (kg/u) en beschikbaar drukverschil (bar) over het ventiel (Δp) kun je de juiste voorinstelling bepalen. De juiste instelling van de insert zorgt ervoor dat elk Jaga product precies het benodigde debiet krijgt, zodat de installatie hydraulisch in balans is en correct, stil en energiezuinig werkt.
Zie onderstaand document vanaf pagina 48 voor de drukverliezen.
