Technische specificaties
- 3/4” Euroconus buitendraad
- tweepijp
- aansluiting naar de wand
- voorinstelling in 6 stappen
- Kv-waarde: 0.10 tot 0.60 m³/u
- aanvoer en retour volledig afsluitbaar
- Getest conform EN 215
- Schroefdraad M30 x 1.5 (Heimeier compatibel)
- Kunststof spindelbescherming voor regeling tijdens de bouwperiode

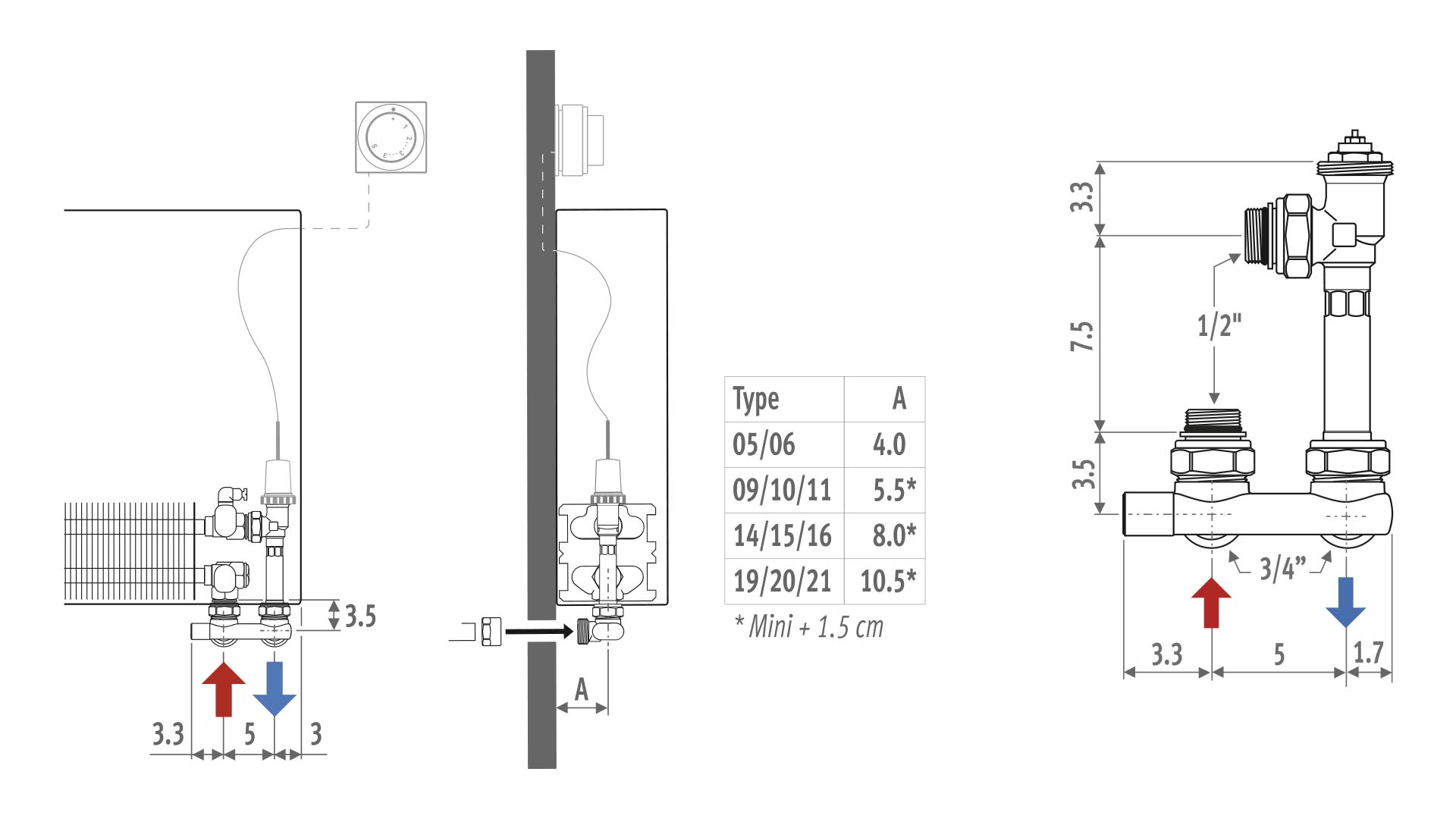

Afmetingen
Bestelcodes
Ventiel, bediening en klemkoppelingen zijn inbegrepen in de prijs.
| Enkel verwarmen | ||
| COLO.VBCW.RD.4 ... | RD | |
| COLO.VBCW.RW.4 ... | RW | |
| COLO.VBCW.DS.4 ... | DS | |
| COLO.VBCW.MA.4 ... | MA | |
| COLO.VBCW.24.4 ... | 24 VDC | 24 |
| COLO.VBCW.23.4 ... | 230 VAC | 23 |
code klemkoppeling invullen.
| Verwarmen en koelen | ||
| COLO.VBCW.MA.4 ... | Wit | MA |
| COLO.VBCW.24.4 ... | 24 VDC | 24 |
| COLO.VBCW.23.4 ... | 230 VAC | 23 |
Code klemkoppeling invullen.
Klemkoppelingen
3/4" Klemkoppeling Eurocone - Kunststof of VPE/ALU
Bestelcode van de aansluitset aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø
| Kunststof of VPE/ALU | ||||
| code | Buis Ø | code | Buis Ø | |
| 612 | 12/2 | 615 | 15/2.5 | |
| 614 | 14/2 | 619 | 16/1.5 | |
| 616 | 16/2 | 620 | 20/2 | |
| 618 | 18/2 | |||
Max. Aanhaalmoment Kunststof: 30-40 Nm VPE/Alu: 20-30 Nm
3/4" Klemkoppeling Eurocone - dunwandig metaal
Bestelcode van de aansluitset aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø
| dunwandig metaal | |
| code | Buis Ø |
| 112 | 12/1 |
| 114 | 14/1 |
| 115 | 15/1 |
| 116 | 16/1 |
| 118 | 18/1 |
Max. Aanhaalmoment Dunwandig metaal: zacht koper 45-55 Nm, halfhard koper 60-80 Nm, zacht staal 60-70 Nm
Thermostaatkoppen
JAGA ADAPTOR VOOR THERMOSTAATKOPPEN BIJ HYBRIDE INSTALLATIES
Ideaal voor het ombouwen van traditionele installatie naar hybride installatie (verwarming/koeling)
Adapter voor het ombouwen van thermostaatventielen met thermostaatkop, om te voorkomen dat koudwatertoevoer in de zomer door de thermostaatkop afgesneden wordt
| Bestelcode |
| 5090 1114 |
