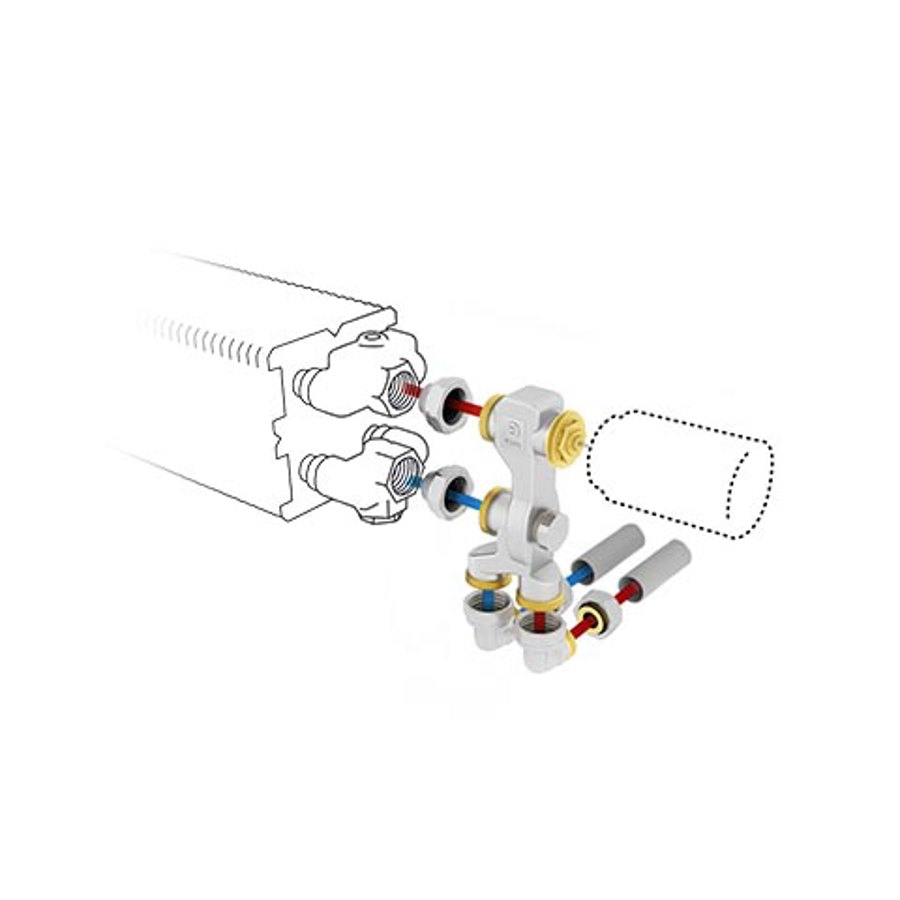

Technische specificaties
- M24 buitendraad
- tweepijp
- aansluiting naar de wand
- voorinstelling in 6 stappen
- Kv-waarde: 0.03 tot 0.60 m³/u.
- aanvoer en retour volledig afsluitbaar
- Getest conform EN 215
- Schroefdraad M30 x 1.5 (Heimeier compatibel)
- Kunststof spindelbescherming voor regeling tijdens de bouwperiode
Afmetingen
Bestelcodes
Ventiel, bediening en klemkoppelingen zijn inbegrepen in de prijs.
| Enkel verwarmen | ||
| COLO.PW2.JW.3 ... | Wit | JW |
| COLO.PW2.AC.3 ... | Chroom | AC |
| COLO.PW2.AW.3 ... | Wit | AW |
| COLO.PW2.AS.3 ... | Zilver | AS |
| COLO.PW2.MA.3 ... | Wit | MA |
| COLO.PW2.JH.3 ... | Wit | JH |
| COLO.PW2.HC.3 ... | Wit | HC |
| COLO.PW2.JB.3 ... | Zwart | JB |
code klemkoppeling invullen.
| Verwarmen en koelen | ||
| COLO.PW2.MA.3 ... | Wit | MA |
| COLO.PW2.HC.3 ... | Wit | HC |
code klemkoppeling invullen.
Klemkoppelingen

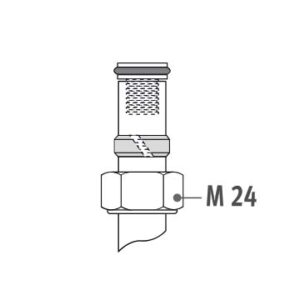

M24 Klemkoppeling - Kunststof
Bestelcode aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø.kunststof Code Buis Ø 212 12/2 214 14/2 219 16/1.5 216 16/2 217 17/2 218 18/2 Max. Aanhaalmoment
- kunststof: 30-40 Nm

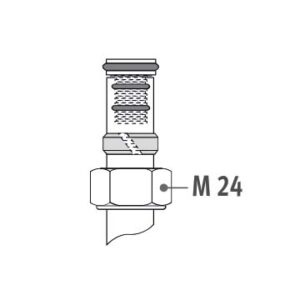

M24 Klemkoppeling - VPE/ALU
Bestelcode aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø.VPE/ALU Code Buis Ø 314 14/2 316 16/2 326 16/2.2 318 18/2 Max. Aanhaalmoment
- VPE/ALU: 20-30 Nm

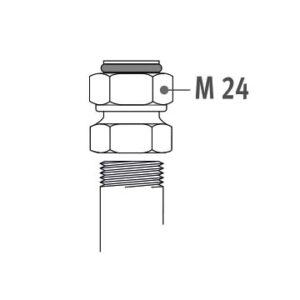

M24 Klemkoppeling - Stalen c.v. buis
Bestelcode aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø.stalen c.v. buis Code Buis Ø 501 M24 x 1/2" 503 M24 x 3/8"

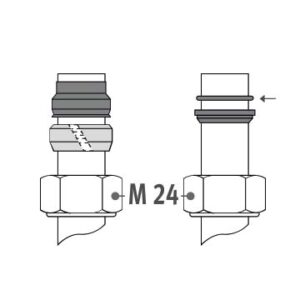

M24 Klemkoppeling - Dunwandig metaal
Bestelcode aanvullen met de code van de klemkoppeling volgens de gebruikte buis en Ø.dunwandig metaal Code Buis Ø 110 10/1 112 12/1 114 14/1 115 15/1 116 16/1 118 18/1 Max. Aanhaalmoment
- dunwandig metaal:
- Zacht koper: 45-55 Nm
- Halfhard koper: 60-80 Nm
- Zacht staal: 60-70 Nm
- dunwandig metaal:
Thermostaatkoppen
JAGA ADAPTOR VOOR THERMOSTAATKOPPEN BIJ HYBRIDE INSTALLATIES
Ideaal voor het ombouwen van traditionele installatie naar hybride installatie (verwarming/koeling)
Adapter voor het ombouwen van thermostaatventielen met thermostaatkop, om te voorkomen dat koudwatertoevoer in de zomer door de thermostaatkop afgesneden wordt.
| Bestelcode |
| 5090 1114 |
Drukverliezen
Op basis van het benodigde waterdebiet (kg/u) en beschikbaar drukverschil (bar) over het ventiel (Δp) kun je de juiste voorinstelling bepalen. De juiste instelling van de insert zorgt ervoor dat elk Jaga product precies het benodigde debiet krijgt, zodat de installatie hydraulisch in balans is en correct, stil en energiezuinig werkt.
Zie onderstaand document vanaf pagina 48 voor de drukverliezen.
